Дата введения 01.07.85

Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.

Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).

1. ТИПЫ И РАЗМЕРЫ

1.1. В зависимости от назначения двери подразделяют на: В-внутренние; Н-наружные.

1.2. В зависимости от конструкции двери подразделяют на типы: Г-с притвором в четверть, с глухими полотнами; О-то же, с остекленными полотнами; К-с остекленными качающимися полотнами.

1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.

1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.

Двери типа Н относят к изделиям повышенной влагостойкости.

1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.

1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт. 1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.

1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт. 3, 5, 7, 8, а наружных-на черт. 4, 6, 9-11.

Размеры проемов приведены в приложении 1.

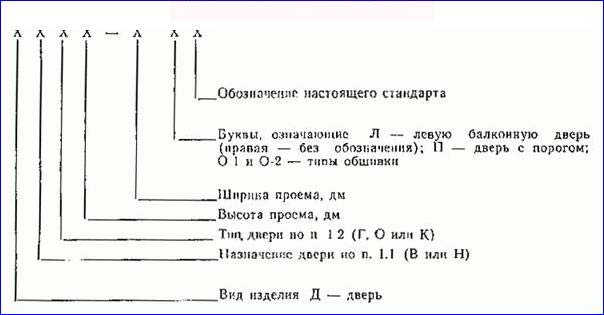

1.8. Устанавливают следующую структуру условного обозначения дверей:

Примеры условных обозначений

Дверь внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:

ДВГ 19-9 П ГОСТ 14624-84

То же, с левой навеской полотна:

ДВГ 19-9 ЛП ГОСТ 14624-84

То же, наружная, остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:

ДНО 21-9 ЛП ГОСТ 14624-84

То же, наружная, с качающимися полотнами, для проема высотой 21 и шириной 15 дм, типом обшивки О-1:

ДНК 21-15 О1 ГОСТ 14624-84

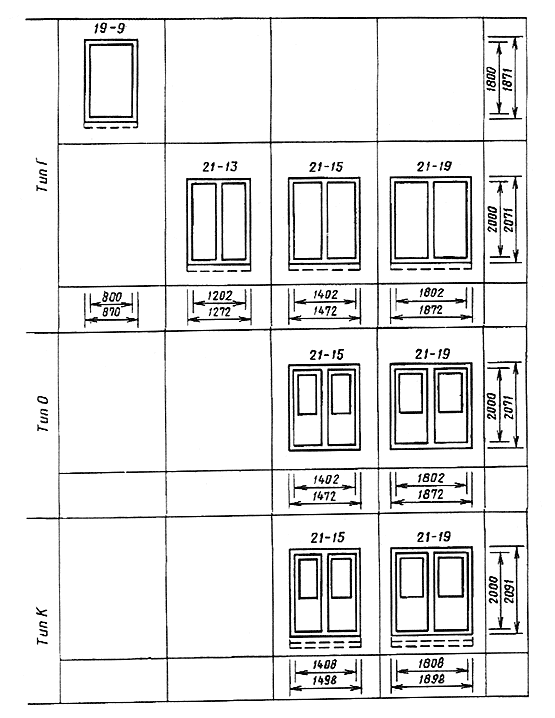

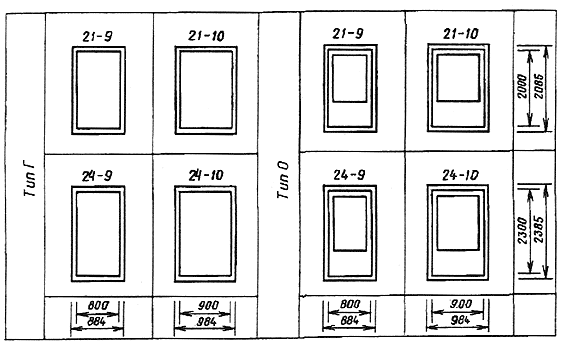

Типы и размеры внутренних дверей

Черт. 1

Типы и размеры наружных дверей

Черт. 2

Примечание к черт. 1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.

Размеры полотен внутренних дверей

мм

Черт. 3

Примечание. Сечения полотен-на черт. 7 и 8.

Размеры полотен наружных дверей

мм

Черт. 4

Примечание. Сечения полотен-на черт. 9-11.

Размеры коробок внутренних дверей

мм

Черт. 5

Примечание. Сечения полотен-на черт. 7 и 8.

Размеры коробок наружных дверей

мм

Черт. 6

Примечание. Сечения полотен-на черт. 9-11.

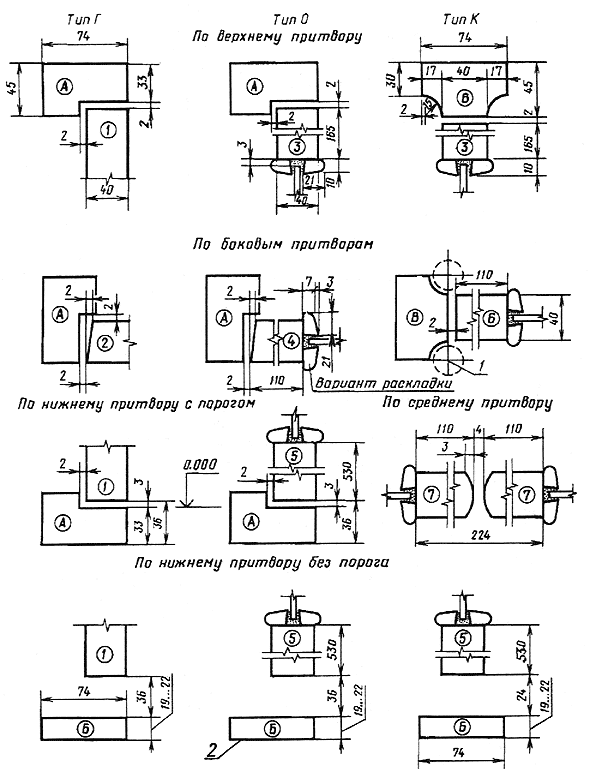

Сечения по притворам внутренних дверей

1-пружинная петля ПН9-130 по ГОСТ 5088; 2-монтажная доска

Черт. 7

Сечения по средним притворам внутренних дверей

Нащельники показаны для правой двери, для левой-в зеркальном изображении

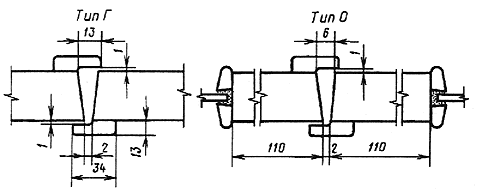

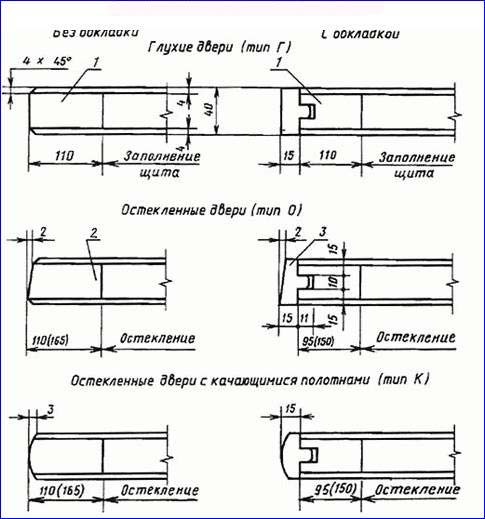

Сечения элементов полотен по кромкам внутренних и наружных дверей

1-бруски каркаса щита; 2-заполнение или остекление; 3-обкладка

Каркас должен быть собран на сквозной открытый шип.

Черт. 8

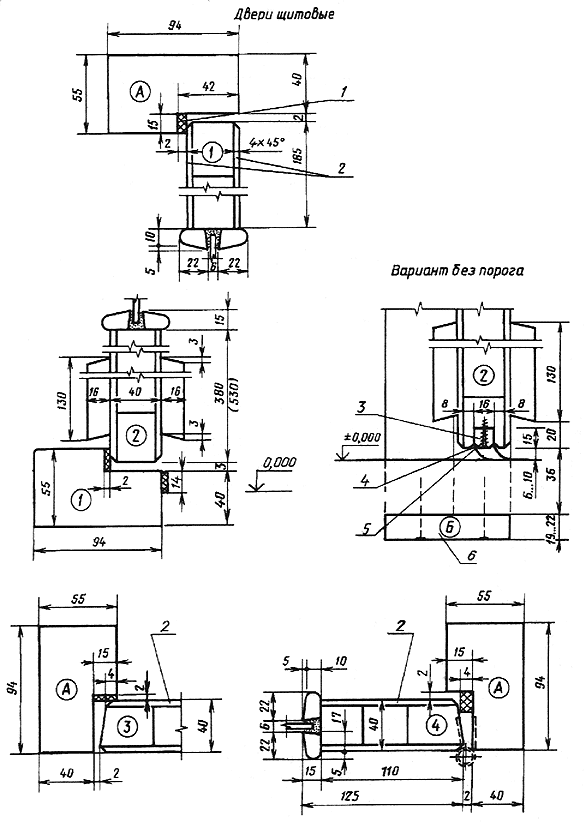

Сечения деталей наружных дверей

1-уплотняющая прокладка по ГОСТ 10174; 2-облицовка ДВП марок СТ и Т-В по ГОСТ 4598; 3-рейка 12´12 мм; 4-прокладка из резины толщиной 2 мм; 5-шуруп 1-3´30 по ГОСТ 1144, шаг 200 мм; 6-монтажная доска

Черт. 9

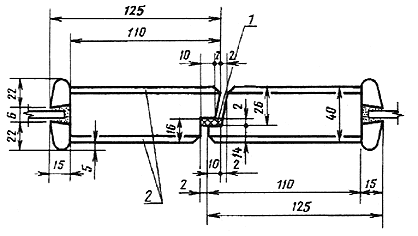

Сечения по средним притворам

1-уплотняющая прокладка по ГОСТ 10174; 2-облицовка ДВП марок СТ и Т-В по ГОСТ 4598

Черт. 10

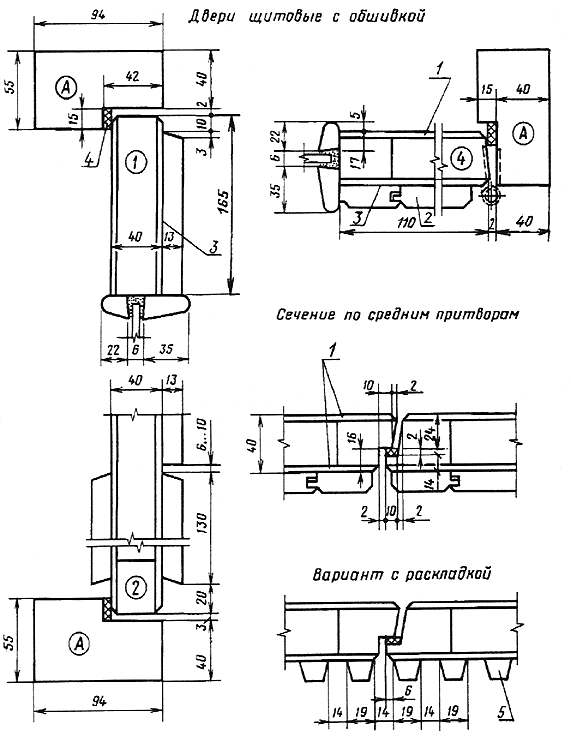

1-облицовка ДВП марки Т группы А по ГОСТ 4598; 2-обшивка по ГОСТ 8242; 3-пергамин по ГОСТ 2697; 4-уплотняющая прокладка по ГОСТ 10174; 5-раскладка

Черт. 11

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Сплошное и мелкопустотное заполнение щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629.

Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698.

2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло-и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338.

2.4. Наружные двери облицовывают ДВП марок СТ и Т-В по ГОСТ 4598.

Допускается применять для облицовки щитов наружных дверей ДВП марки Т по ГОСТ 4598 и клееную фанеру при условии сплошной облицовки полотен профилированными рейками, устанавливаемыми по слою пергамина по ГОСТ 2697.

Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 с антикоррозионным покрытием. Максимальный шаг креплений-500 мм. Крепления в каждом ряду следует располагать на одном уровне по всей ширине полотна.

2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 1,3-2,5 см по ГОСТ 9590 или полосами из сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, тонколистовой оцинкованной стали или алюминия.

Защитные накладки устанавливают на водостойких клеях и шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.

2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.

2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14´4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.

2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.

2.9. Расположение приборов и примеры установки защитных ограждений приведены в приложении 2.

ПРИЛОЖЕНИЕ 1
Справочное

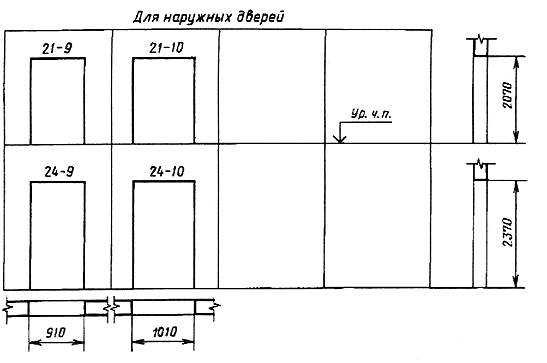

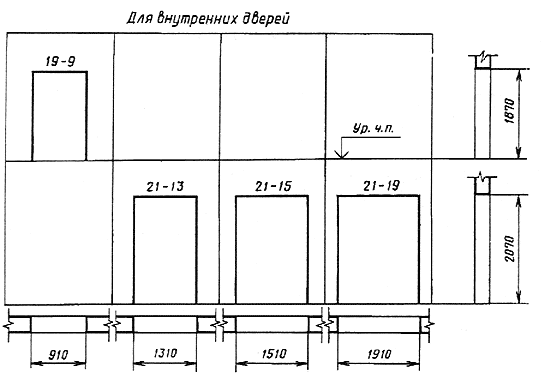

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

Примечание. Над схемами проемов указаны координационные размеры высоты и ширины в модулях.

ПРИЛОЖЕНИЕ 2
Обязательное

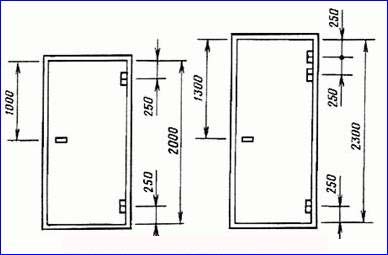

РАСПОЛОЖЕНИЕ ПРИБОРОВ

Замок по ГОСТ 5089; для наружных дверей 3В1А, для внутренних 3В4. Петли по ГОСТ 5088; для наружных дверей ПН1-110, для внутренних-ПН4, для качающихся ПН9-130-1

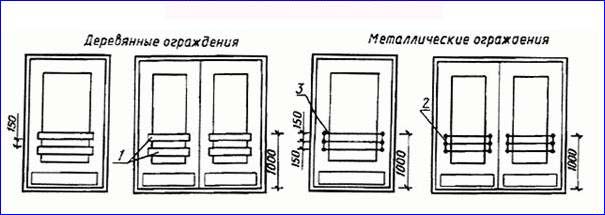

Приемы установки защитных ограждений для наружных дверей

1-деревянные планки из твердолиственных пород; 2-крепежная планка из полосовой стали; 3-круглая сталь
