ТАРА ДЕРЕВЯННАЯ ДЛЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 18051-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Государственным комитетом СССР по материально-техническому снабжению
ИСПОЛНИТЕЛИ
А.Н. Павлов, В.В. Антонов, В.А. Семенюк
ВНЕСЕН Государственным комитетом СССР по материально-техническому снабжению
Зам. председателя В.Н. Ксинтарис
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.01.83 № 235
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТАРА ДЕРЕВЯННАЯ ДЛЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ
Технические условия
Wooden packade for heatimsulating materials and products. Technikal requirements
ГОСТ 18051-83
Взамен
ГОСТ 18051-76
Постановлением Государственного комитета СССР по стандартам от 19 января 1983г. № 235 срок действия установлен с 01.01.84
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на деревянные ящики, обрешетки, щиты и планки, предназначенные для упаковывания, транспортирования и хранения теплоизоляционных материалов и изделий, поставляемых для нужд народного хозяйства и для экспорта
Ящики и обрешетки должны удовлетворять требованиям ГОСТ 5959-80, ГОСТ 2991-85ГОСТ 10198-91ГОСТ 12082-82, ГОСТ 15846-79 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Тара должна изготовляться следующих видов и типов:
ящики типов III и VI по ГОСТ 5959-80;
» » II-1, III-2, V-1, VI-1, VI-2, по ГОСТ 2991-76; типа I-2-по ГОСТ 10198-91;
обрешетки типа III по ГОСТ 12082-82;

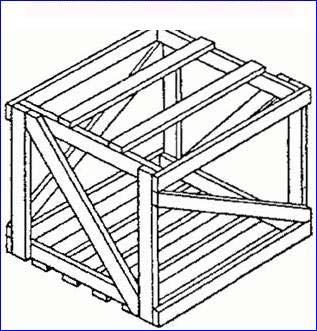

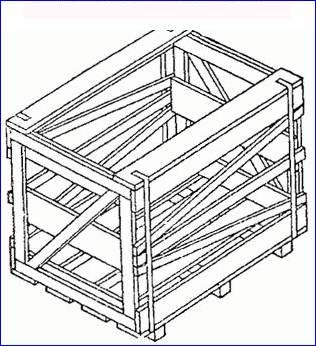

обрешетки (черт. 1-5)

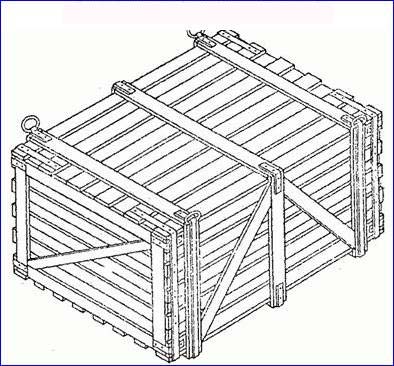

ящики (черт. 7-11);

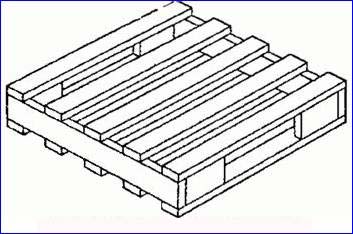

щиты неразборные (черт. 12-14), в том числе многооборотные (черт. 13);
планки длиной 1000, 1100 и 1500 мм, сечением 19Х40 25Х50 мм.
(Изм редакция изм № 1, 2, 3, 4)

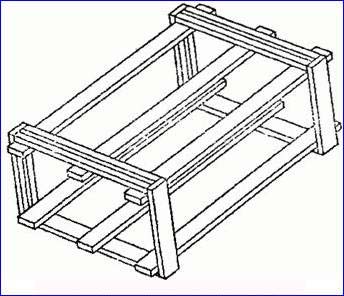

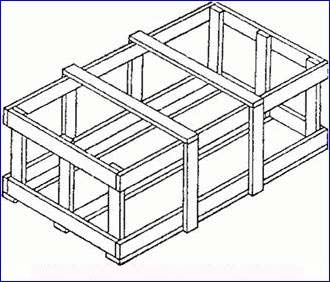

Черт. 1
Черт. 2
Черт. 3
Черт. 4
Черт. 5
(Чертеж 6 исключен. Искл. № 4)

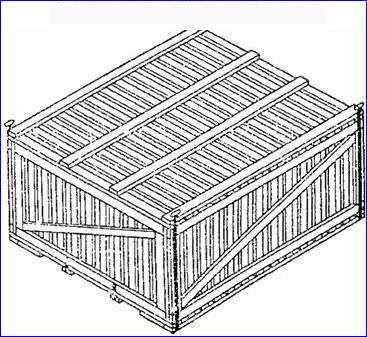

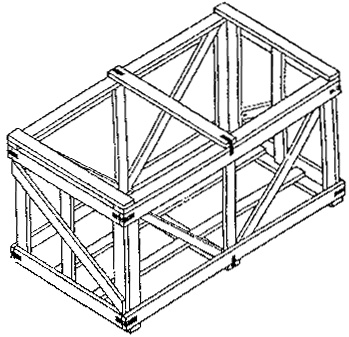

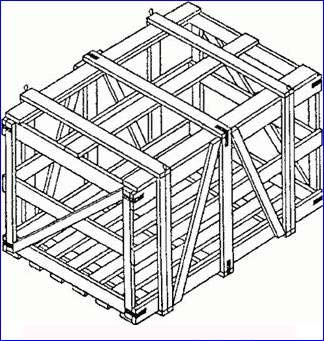

Черт. 7
Черт. 8
Черт. 9
Черт. 10
Черт. 11

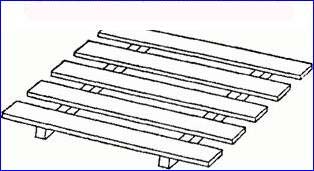

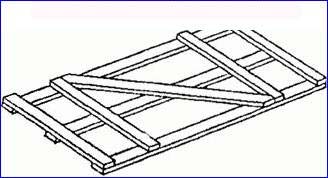

Черт. 12
Черт. 13
Черт. 14
1.2. В обрешетке № 1 допускается поперечное расположение досок дна и установление на торцовой стенке вместо раскоса вертикальной планки.
Допускается щиты (черт. 12), предназначенные для теплоизоляционных плит из минеральной ваты на синтетическом и битумном связующем марок 75, 125, 150, 175, 200 и 250 при максимальной массе их в пакете до 40 кг, изготовлять без средней продольной планки.
(Нов. ред. Изм № 3)
1.3. Внутренние размеры ящиков и обрешеток должны соответствовать указанным в табл. 1.
Таблица 1
Номер ящика, обрешетки
Тип, номер чертежа
Внутренние размеры, мм
Масса груза, кг, не более
Вместимость, дм3
длина
ширила
высота
1
3
520
460
360
50
86,1
2
3
520
520
520
50
140,6
3
3
600
600
1020
50
367,2
4
3
680
450
1020
50
312,1
5
3
750
500
1020
50
382,5
6
VI по ГОСТ 5959-80
750
650
450
55
219,4
7
5
770
680
350
50
183,3
8
V-1 по ГОСТ 2991-85
780
600
545
100
255,1
9
3
830
550
1020
50
465,6
10
III по ГОСТ 12082-82
830
820
820
35
558,1
11
VI по ГОСТ 5959-80
900
550
600
55
297,0
12-1
III по ГОСТ 12082-82
1020
520
520
95
275,8
12-2
3
1020
520
520
50
275,8
12-3
4
1020
520
520
50
275,8
12-4
5
1020
520
520
50
275,8
13-1
1
1030
1030
70
80
74,3
13-2
7
1030
1030
70
80
74,3
14
8
1030
1030
450
500
477,4
15
V-1 по ГОСТ 2991-85
1030
1030
510
110
541,1
16-1
II-1 по ГОСТ 2991-85
1040
470
470
65
229,7
16-2
III по ГОСТ 12082-82
1040
470
470
65
229,7
17
3
1040
1020
520
200
551,6
18
2
1050
520
250
50
136,5
19
VI-1 по-ГОСТ 2991-85
1050
530
760
150
422,9
20
V-1 по ГОСТ 2991-85
1050
540
540
110
306,2
21
III по ГОСТ 5959-80
1050
650
450
35
307,1
22
VI по ГОСТ 5959-80
1050
950
600
55
598,5
23-1
III-2 по ГОСТ 2991-85
1070
1030
530
200
584,1
23-2
III-2 по ГОСТ 2991-85
1070
1030
530
200
584,1
24
III по ГОСТ 5959-80
1100
650
600
35
429,0
25
III по ГОСТ 5959-80
1100
700
700
35
539,0
26-1
III-2 по ГОСТ 2991-85
1100
1050
720
500
831,6
26-2
VI-2 по ГОСТ 2991-85
1100
1050
720
500
831,6
27
5
1130
680
350
50
268,9
28-1
III-2 по ГОСТ 2991-85
1130
850
520
200
499,5
28-2
VI-2 по ГОСТ 2991-85
1130
850
520
200
499,5
29-1
III-2 по ГОСТ 2991-85
1130
850
1030
500
989,3
29-2
VI-2 по ГОСТ 2991-85
1130
850
1030
500
989,3
30
III по ГОСТ 5959-80
1250
650
450
35
365,6
31
10
1196
800
1012
200
968,3
32
VI-1 по ГОСТ 2991-85
1300
1100
1125
200
1608,7
33
4
1350
1100
550
35
816,7
34
9
1600
1100
1150
500
2024,0
35
III по ГОСТ 12082-82
1650
550
550
65
499,1
36
9
1800
1200
1150
500
2484,0
37-1
III-2 по ГОСТ 2991-85
2050
1050
965
220
2077,2
37-2
VI-2 по ГОСТ 2991-85
2050
1050
965
220
2077,2
38
11
2150
2100
1120
300
5762,4
39
I-2 по ГОСТ 10198-91
2585
1750
1200
1000
5428,5
41
5
520
423
520
50
116,8
42
V-1 по ГОСТ 2991-85
702
702
1004
55
494,8
43
VI-1 по ГОСТ 5959-80
1020
1020
670
110
697,1
44
I-2 по ГОСТ 10198-91
2100
1600
1200
1000
4032,0
(Изменено и дополнено. Изм. № 3, 4)
Примечание. Сумма просветов щитов ящиков типов, V-1, VI по ГОСТ 2991-85, типа I-2 по ГОСТ 10198-91 должна быть (30±2)%, ширины щита, и для обрешеток типа III по ГОСТ 12082-82-(55±2)% ширины щита.
1.4. Размеры щитов и их деталей должны соответствовать указанным в табл. 2.
Сечение полозьев щита (черт. 14) должно быть 50Х50 мм.
1.5. В обрешетке № 17 на дне должны устанавливаться полозья сечением 50х50мм.
(Измененная ред. Изм № 1)
Таблица 2
Номер чертежа
Размер щитов, мм
Сечение деталей, мм
Предельная масса груза, кг
12
1000Х500
19Х50
100
1100Х600
1000Х1000
1500Х1000
13
1000Х500
22Х50
50
14
1000Х1000
22Х100
500
1040Х1040
22Х80
1500Х1000
25Х100
(Дополнено. Изм № 3)
Полозья должны быть расположены на расстоянии 100 мм от торцовой стенки обрешетки.
1.6 (Исключен. Изм. № 4)
1.7. Ширина досок обрешеток № 1-5, 7, 9, 12-2, 12-3, 12-4, 18, 27, 33, 41 должна быть 50 мм, обрешеток № 17-120 мм.
Ширина досок дна и крышки обрешетки № 13-1 должна быть 60 мм, длина досок боковых стенок-200 мм.
Ширина досок ящиков № 31, 34, 36 должна быть 100мм; ящика № 38-90 мм.
1.8. Предельные отклонения от установленных размеров планок, щитов и их деталей не должны превышать в миллиметрах:
+5 - при длине до 500 мм включ;
+10 - » » св. 500 мм;
±3 - по ширине дощечек и планок;
±1 - » толщине дощечек и планок.
1.9. Размеры и количество деталей ящиков и обрешеток должны соответствовать указанным в приложении 1.
1.10. Обозначение кода ОКП по Общесоюзному классификатору, объем древесины и наружные размеры ящиков и обрешеток приведены в приложении 2.
1.9, 1.10 (Измен. № 4)
1.11. Продукция, предназначенная для упаковывания в ящики, обрешетки, щиты и планки, приведена в рекомендуемом приложении 3.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Ящики, обрешетки, щиты, планки и их комплекты должны изготовляться в соответствии с требованиями ГОСТ 2991-85, ГОСТ 5959-80, ГОСТ 10198-91, ГОСТ 12082-82, ГОСТ 15846-79 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Ящики, обрешетки, планки, щиты и планки фанерных ящиков должны изготовляться из древесины мягких лиственных пород и березы по ГОСТ 2695-83, хвойных пород-по ГОСТ 24454-80 и ГОСТ 8486-66.
(Дополнено. Изм. № 1)
Ящики с применением листовых древесных материалов должны изготовляться из фанеры сортов всех марок по ГОСТ 3916.1-89 и сортов всех марок по ГОСТ 3916.2-89, твердой древесно-волокнистой плиты всех марок групп качества А и Б по ГОСТ 4598-86.
(Новая редакция. Изм. № 4)
2.3. Влажность древесины досок, планок и раскосов ящиков, обрешеток, щитов и планок должна быть не более 22%.
Допускается изготовлять доски, планки и раскосы ящиков, обрешеток, щитов и планок с влажностью более 23%, при этом ящики и обрешетки должны иметь дополнительные крепления в виде поясов или угольников из стальной упаковочной ленты.
2.4. Параметр шероховатости поверхности деталей ящиков, обрешеток, планок фанерных ящиков Rmmax не должен превышать 1250 мкм по ГОСТ 7016-82.
2.5. Сборку обрешетки № 13-1 и ящика № 13-2 производят гвоздями П3Х70-80 мм по ГОСТ 4034-63.
(Изм. № 1)
Доски торцовых стенок крепят к боковым стенкам двумя гвоздями с каждой стороны. Доски дна и крышки крепят к горловым стенкам двумя гвоздями с каждой стороны, а крайние доски дна и крышки обрешетки № 13-1 дополнительно к боковым стенкам двумя гвоздями с каждой стороны, ящика № 13-2-тремя гвоздями с каждой стороны.
2.6. Сборку обрешетки № 18 производят гвоздями П2,2х50 мм по ГОСТ 4034-63. Продольные доски дна и крышки прибивают к поперечным доскам, а вертикальные планки-к поперечным и продольным доскам дна и крышки двумя гвоздями с каждой стороны.
2.7. Обрешетка № 18 и ящики № 13-2, 14 по торцам должны обиваться поясами из стальной упаковочной ленты 0,50х20 мм по ГОСТ 3560-73. Концы ленты соединяют внахлестку. Лента должна крепиться одним гвоздем к каждой доске по обоим торцам ящика.
2.8. По согласованию с потребителем допускается обивать углы всех обрешеток угольниками из листовой стали или стальной упаковочной ленты длиной 120-150 мм, сеченном 0,30-0,50Х15-20 мм по ГОСТ 3560-73.
2.9. Сбоку щитов и ящика № 14 производят по ГОСТ 2991-85. Пояс из деревянных планок ящика крепят угольниками длиной 200 мм из стальной упаковочной ленты 0,50Х20 мм по ГОСТ 3560-73.
2.10. Сборку щитов и ящиков № 31, 34, 36 и 38 производят по ГОСТ 2991-85.
(Измен. ред. Изм. № 4)
2.11. Крайние поперечные планки дна ящика № 31 сечением 50Х50 мм прибивают на расстоянии 80 мм от торцов досок дна.
Ящики по торцам должны быть обиты стальной упаковочной лентой 0,50х20 мм по ГОСТ 3560-73 или проволокой диаметром 2,2 мм по ГОСТ 3282-74.
Лента или проволока должны крепиться двумя гвоздями к каждой доске, крышки, боковых стенок и доскам дна.
2.12. Ящики № 34, 36 по крайним поясам из деревянных планок (кроме крышки) должны быть обиты проволокой диаметром 8-10 мм по ГОСТ 3282-74. Конец проволоки загибают и сваривают. Проволока должна крепиться к каждой доске боковой стенки одним гвоздем 3,0х70-80 мм по ГОСТ 4034-63.
Углы и пояс из деревянных планок ящиков № 34, 36 должны быть скреплены угольниками из стальной упаковочной ленты 0,50х20 мм длиной 200 мм по ГОСТ 3560-73.
(Измен. ред. Изм. № 4)
2.13. На крайние доски дна ящика № 38 прибивают по две планки сечением 25Х75 мм длиной 300 мм. Каждую планку крепят двумя гвоздями П3Х70 мм по ГОСТ 4034-63.
Ящики по вертикальным планкам боковых стенок с заходом на планки дна должны быть обиты стальной упаковочной лентой 0,90Х30 мм длиной 1700 мм по ГОСТ 3560-73.
Углы средних планок дна и нижних горизонтальных планок торцовых стенок должны быть скреплены угольниками из стальной упаковочной ленты 0,50Х20 мм длиной 200 мм по ГОСТ 3560-73.
2.14. Ящики № 39 и 44 по крайним поясам из деревянных планок (кроме крышки) должны быть обиты стальной упаковочной лентой 0,90Х40 мм по ГОСТ 3560-73.
(Новая. ред. Изм. № 3)
Углы и пояс из деревянных планок должны быть скреплены угольниками из стальной упаковочной ленты 0,90Х40 мм длиной 300 мм по ГОСТ 3560-73. Угольники должны прибиваться не менее чем двумя гвоздями с каждого конца.

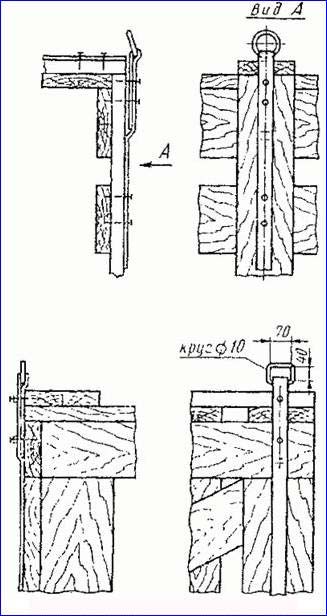

2.15. В ящиках № 38, 39, 44 должны быть предусмотрены петли из стальной проволоки диаметром 10 мм по ГОСТ 3282-74 или кольца с внутренним диаметром 95 мм из стальной проволоки диаметром 12-14 мм по ГОСТ 3282-74 (черт. 11).
Крепление колец и петель из стальной проволоки на ящиках должно производиться, как указано в приложении 4.
(Измен. ред. Изм. № 3, 4)
2.16. Поперечные планки и раскосы щитов (черт. 12 и 13) прибивают к продольным планкам двумя гвоздями П2Х45 мм по ГОСТ 4034-63.
2.17. Поперечные планки шита (черт. 12) прибивают на расстоянии до 50 мм от торцов продольных планок для щитов длиной 500 мм и на расстоянии до 100 мм-для щитов длиной 1000 мм.
2.18. При сборке щита (черт. 13) расстояние между средними поперечными планками должно быть 400 мм.
2.19. Полозья щита (черт. 14) должны располагаться на расстоянии не более 200 мм от торцов досок. Доски прибивают к полозьям гвоздями 3,5Х4,0Х90-100 мм по ГОСТ 4028-63. Расстояние между досками должно быть 80, 125 мм.
При сборке щитов гвозди должны располагаться на расстоянии 15 мм от торцов и кромок планок (черт. 12 и 13), от кромок досок (черт. 14). Каждая поперечная планка, раскос и доска должны быть прибиты двумя гвоздями с каждой стороны, при этом гвозди должны располагаться в шахматном порядке.
2.20. Ящики и обрешетки должны выдерживать вибрационные нагрузки по ГОСТ 26838-86 при высоте штабеля 3 м. Показатель механической прочности на вибропрочность определяют при разногласиях в оценке качества ящиков и обрешеток.
2.20 (Дополнено. Изм. № 3)
3. ТРЕБОВАНИЯ К ЯЩИКАМ И ОБРЕШЕТКАМ, ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРОДУКЦИИ, ПОСТАВЛЯЕМОЙ НА ЭКСПОРТ, В ТОМ ЧИСЛЕ В СТРАНЫ С ТРОПИЧЕСКИМ КЛИМАТОМ
3.1. Ящики и обрешетки должны изготовляться в соответствии с требованиями ГОСТ 24634-81 и настоящего стандарта.
3.2. Параметр шероховатости наружных поверхностен детален плотных ящиков Rmmax не должен превышать 320 мкм по ГОСТ 7016-82.
Параметр шероховатости поверхности полозьев, вyутренних поверхностей деталей ящиков и поверхностей деталей решетчатых ящиков и обрешеток Rmmax не должен превышать 1250 мкм по ГОСТ 7016-82.
По согласованию с потребителем допускается изготовлять ящики и обрешетки с параметром шероховатости наружных поверхностей Rmmax не более 1250 мкм по ГОСТ 7016-82.
3.3. При транспортировании грузов в страны с влажным тропическим климатом стальную ленту для обтяжки или обивки углов, угольники, головки гвоздей необходимо защищать перхлорвиниловыми эмалями марки ХВ-124 по ГОСТ 10144-89 или другими марками перхлорвиниловых эмалей по нормативно-технической документации в соответствии с требованиями ГОСТ 9.401-91
Допускается применять клеи марки БФ-2 по ГОСТ 12172-74.
(Измен. ред. Изм. № 4)
4. ПРАВИЛА ПРИЕМКИ
4.1. За партию принимают количество ящиков, обрешеток, щитов или планок одного типа, размера, оформленное одним документом о качестве.
Документ о качестве должен содержать:
наименование предприятия-изготовителя и (или) его товарный знак;
его подчиненность;
номер и объем партии;
номер ящика, обрешетки и обозначение настоящего стандарта.
(Измен. ред. Изм. № 3)
4.2. Для контроля качества ящиков, обрешеток или комплектов отбирают 5% от партии, но не менее 50 шт. При контроле партии ящиков или комплектов объемом менее 50 шт. проводят сплошной контроль.
Если в выборке окажется не более 2% ящиков или комплектов, не соответствующих требованиям настоящего стандарта, партию считают соответствующей требованиям настоящего стандарта.
Если в выборке более 2% ящиков или комплектов, не соответствующих требованиям настоящего стандарта, проводят повторный контроль на удвоенном количестве ящиков или комплектов, взятых от той же партии.
По результатам контроля удвоенной выборки партию считают не соответствующей требованиям настоящего стандарта, если более 2% ящиков или комплектов не соответствуют требованиям настоящего стандарта.
(Дополнено. Изм. № 4)
(Раздел 5 исключен. Изм. № 3)
6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
6.1. Транспортная маркировка и маркировка, характеризующая тару, должны соответствовать ГОСТ 14192-77
(Новая редакция. Изм. № 4)
6.2. На одной из дощечек щита (черт. 13) наносят надпись «Многооборотный».
6.3, 6.4 (Исключены. Изм. № 4)
6.5. Ящики и обрешетки должны транспортироваться в разобранном виде в комплектах щитов и деталей. Комплекты транспортируют пакетами по ГОСТ 21100-81 или в контейнерах.
Щиты и планки транспортируют по ГОСТ 21100-81.
6.6 (Исключен. Изм. № 4)
6.7. Комплекты ящиков и обрешеток, щиты и планки транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
ПРИЛОЖЕНИЕ 1 Обязательное
РАЗМЕРЫ И КОЛИЧЕСТВО ДЕТАЛЕЙ ЯЩИКОВ И ОБРЕШЕТОК, мм
Номер ящика, обрешетки
Тип ящика, обрешетки или номер чертежа
Предельная масса груза в ящике, обрешетке, кг
Внутренние размеры
Вместимость, дм3
Толщина досок, мм
Планки, раскосы
Длина
Ширина
Высота
Торцевых стенок
Боковых стенок, дна и крышки
Торцовых стенок
Крышки, дна, боковых стенок
Сечение
Количество
Сечение
Количество
1
3
50
520
460
360
86,1
16
16
50Х16
6
50Х16
2
2
3
50
520
520
520
140,6
16
16
50Х16
6
50Х16
2
3
3
50
600
600
1020
367,2
19
19
50Х19
6
50Х19
2
4
3
50
680
450
1020
312,1
19
19
50Х19
6
50Х19
2
5
3
50
750
500
1020
382,5
19
19
50Х19
6
50Х19
2
6
VI
55
750
650
450
219,4
3
3
32Х16
8
32Х16
16
7
5
50
770
680
350
183,3
16
16
50Х16
6
50Х16
6
8
V-1
100
780
600
545
255,1
16
13
40Х16
4
-
-
9
3
50
830
550
1020
465,6
19
19
50Х19
6
50Х19
2
10
III
35
830
820
820
558,1
13
13
50Х16
4
50Х16
8
11
VI
55
900
550
600
297,0
3
3
32Х16
8
32Х16
16
12-1
III
95
1020
520
520
275,8
19
19
50Х19
4
50Х19
8
12-2
3
50
1020
520
520
275,8
19
19
50Х19
6
50Х19
2
12-3
4
50
1020
520
520
275,8
19
19
50Х19
6
50Х19
16
12-4
5
50
1020
520
520
275,8
19
19
50Х19
6
50Х19
6
13-1
1
80
1030
1030
70
74,3
25
25
-
-
-
-
13-2
7
80
1030
1030
70
74,3
22
22
-
-
-
-
14
8
500
1030
1030
450
477,4
22
19
60Х19
4
60Х19
50Х50
4
2
15
V-1
110
1030
1030
510
511,1
19
19
50Х19
4
50Х19
50Х50
6
2
16-1
II-1
65
1040
470
470
229,7
16
13
40Х16
4
40Х16
8
16-2
III
65
1040
470
470
229,7
19
19
50Х19
4
50Х19
8
17
3
200
1040
1020
520
551,6
22
22
60Х22
6
60Х22
50Х50
2
2
18
2
50
1050
520
250
136,5
19
19
-
-
50Х19
8
19
VI-1
150
1050
530
760
422,9
19
19
50Х19
8
50Х50
2
20
V-1
110
1050
540
540
306,2
19
19
50Х19
4
50х50
2
21
III
35
1050
650
450
307,1
3
3
32Х16
8
32х16
8
22
VI
55
1050
950
600
598,5
3
3
32Х16
8
32Х16
16
23-1
III-2
200
1070
1030
530
584,1
19
19
50Х19
8
50Х19
50х50
6
2
23-2
III-2
200
1070
1030
530
584,1
22
22
60Х22
8
60Х22 50Х50
6
2
24
III
35
1100
650
600
429,0
3
3
32Х16
8
32Х16
8
25
III
35
1100
700
700
539,0
3
3
32Х16
8
32Х16
8
26-1
III-2
500
1100
1050
720
831,6
22
22
75Х25
8
75Х25 75х50
6
2
26-2
VI-2
500
1100
1050
720
831,6
25
25
75Х25
8
75х25 75Х50
6
2
27
5
50
1130
680
350
268,9
19
19
50х19
6
50Х19
6
28-1
III-2
200
1130
850
520
499,5
19
19
50Х19
8
50Х19 50Х50
9
3
28-2
VI-2
200
1130
850
520
499,5
22
22
75Х22
8
75Х22 50Х50
9
3
29-1
III-2
500
1130
850
1030
989,3
19
19
50Х19
10
50Х19
50Х50
13
3
29-2
VI-2
500
1130
850
1030
989,3
22
22
75Х22
10
75Х22
50Х50
13
3
30
III
35
1250
650
450
365,6
3,2
3,2
32Х16
8
32Х16
8
31
10
200
1196
800
1012
968,3
19
19
50Х19
10
50Х19
50Х50
6
3
32
VI-1
200
1300
1100
1125
1608,7
19
19
50Х19
8
75Х50
2
33
4
35
1350
1100
550
816,7
16
16
50Х16
6
75Х50
50Х16
10
34
9
500
1600
1100
1150
2024,0
25
25
100Х32
6
100Х32
100Х25
9
7
35
III
65
1650
550
550
499,1
19
19
50Х19
4
50Х19
8
36
9
500
1800
1200
1150
2484,0
25
25
100Х32
6
100Х32
100Х25
9
7
37-1
III-2
220
2050
1050
965
2077,2
19
19
50Х19
8
75Х22
50Х50
9
3
37-2
VI-2
220
2050
1050
965
2077,2
22
22
75Х22
8
75Х25
50Х50
9
3
38
II
300
2450
2100
1120
5762,4
19
19
75Х25
10
75Х25
75Х25
18
4
39
I-2
1000
2585
1750
1200
5428,5
25
25
100Х45
100Х25
4
6
100Х45
100Х25
16
6
41
5
50
520
432
520
116,8
16
16
16Х50
6
16Х50
6
42
V-1 по ГОСТ 2991-85
55
702
702
1004
494,8
16
9
16Х40
4
-
-
43
VI-1 по ГОСТ5959-80
110
1020
1020
670
697,1
3,2
3,2
19Х50
10
19Х50
20
44
I-2 по ГОСТ 10198-91
1000
2100
1600
1200
4032,0
25
25
25Х75
10
25Х76
16
(Таблица изменена и дополнена. Изм. № 1, 3, 4)
Примечания:
1. В обрешетках № 10, 12-1, 16-2 и 35-торцовые стенки собраны на двух вертикальных планках.
2. Ящик № 23-2 должен изготовляться с решетчатыми дном, крышкой и боковыми стенками с суммой просветов щитов (30±2)%.
ПРИЛОЖЕНИЕ 2 Обязательное
КОДЫ ОКП, НАРУЖНЫЕ РАЗМЕРЫ И ОБЪЕМ ДРЕВЕСИНЫ В ЧИСТОТЕ
Номер ящика, обрешетки
Код ОКП
Наружные размеры, мм
Объем древесины деталей на один ящик, обрешетку или щит в чистоте, м3
длина
ширина
высота
1
53 7111 7311
584
492
392
0,0090
2
53 7111 7312
584
552
552
0,0101
3
53 7111 7313
676
638
1058
0,0167
4
53 7111 7314
756
488
1058
0,0169
5
53 7111 7315
826
538
1058
0,0178
6**
53 7112 0206
788
688
488
0,0074
и 0,0072 фанеры
7
53 7111 7316
834
744
382
0,0109
7*
53 7111 7361
8*
53 7111 7341
844
626
571
0,0264
9
53 7111 7317
896
588
1058
0,0189
10*
53 7111 7362
888
878
878
0,0330
11**
53 7112 0201
938
588
638
0,0082
и 0,0087 фанеры
12-1*
53 7111 7363
1096
596
596
0,0308
12-1**
53 7111 7391
12-2
53 7111 7318
1096
558
558
0,0177
12-3*
53 7111 7364
1096
596
596
0,0234
12-3**
53 7111 7392
12-4
53 7111 7319
1096
596
558
0,0153
13-1
53 7111 7320
1080
1080
120
0,0268
13-2*
53 7111 7342
1074
1074
114
0,0572
13-2**
53 7111 7372
14*
53 7111 7313
1112
1106
557
0,0940
14**
53 7111 7373
15*
53 7111 7314
1106
1068
598
0,0710
15**
53 7111 7371
16-1**
53 7111 7375
1104
496
496
0,0382
16-2*
53 7111 7365
1116
546
546
0,0281
16-2**
53 7111 7393
17
53 7111 7321
1128
1064
614
0,0537
18
53 7111 7322
1050
558
326
0,0092
19*
53 7111 7345
1126
558
818
0,0579
19**
53 7111 7376
20**
53 7111 7377
1126
578
628
0,0156
21**
53 7112 0202
1088
688
456
0,0051
и 0,0092 фанеры
22**
53 7112 0203
1088
988
038
0,0105
0,0138 фанеры
23-1**
53 7111 7378
1146
1106
637
0,1057
23-2**
53 7111 7379
1158
1118
646
0,1005
24**
53 7112 0204
1138
688
606
0,0059
и 0,0111 фанеры
25**
53 7112 0205
1138
738
700
0,0064
и 0,0128 фанеры
26-1**
53 7111 7380
1191
1144
839
0,1593
26-2*
53 7111 7346
1200
1150
845
0,1338
26-2
53 7111 7301
27
53 7111 7323
1206
756
388
0,0154
27*
53 7111 7366
28-1**
53 7111 7381
1206
926
627
0,0989
28-2*
53 7111 7347
1218
938
636
0,0922
28-2**
53 711 7382
29-1**
53 7111 7333
1218
938
1146
0,1868
29-2*
53 7111 7348
1230
950
1155
0,1643
29-2**
53 7111 7384
30
53 7114 0701
1288
688
456
0,0056
и 0,0113 древесно-волокнистой плиты
31
53 7111 7302
1272
838
1100
0,0558
32*
53 7111 7349
1376
1138
1213
0,1324
33*
53 7111 7367
1414
1164
614
0,0279
34*
53 7111 7350
1714
1214
1257
0,1599
34**
53 7111 7385
35*
53 7111 7368
1726
626
626
0,0453
35**
53 7111 7394
36*
53 7111 7351
1914
1314
1257
0,1713
36**
53 7111 7336
37-1**
53 7111 73У7
2126
1132
1075
0,2353
37-2*
53 7111 7352
2138
1144
1084
0,2035
38*
53 7111 7353
2538
2188
1208
0,2967
39*
53 7111 7354
2725
1890
1340
0,5365
39**
53 7111 7388
2685
1850
1325
0,4920
41
53 7111 7325
584
496
552
0,0097
42**
53 7111 7371
766
720
1022
0,0347
43**
53 7111 7389
1064
1064
714
0,0240
и 0,0162 древесно-волокнистой плиты
44**
53 7111 7355
2200
1700
1300
0,3659
Щиты деревянные неразборные
53 7111 7331
1000Х500 (черт. 12)
0,0038
53 7111 7332
1000Х1000 (черт. 12)
0,0048
53 7111 7333
1000Х1000 (черт. 14)
0,0160
53 7111 7334
1040Х1040 (черт. 14)
0,0180
53 7111 7335
1500Х1000 (черт. 12)
0,0062
53 7111 7336
1500Х1000 (черт. 14)
0,0238
Щиты деревянные неразборные многооборотные
53 7111 7337
1000Х500 (черт. 13)
0,0062
* Для продукции, поставляемой на Крайний Север.
** Для продукции, поставляемой для экспорта.
(Таблица изменена и дополнена. Изм. № 1, 3, 4)
ПРИЛОЖЕНИЕ 3 Рекомендуемое
Номер ящика, обрешетки или вид тары
Наименование продукции
Примечание
1
Сегменты, полуцилиндры совелитовые и вулканитовые
Для нужд народного хозяйства, кроме районов Крайнего Севера
2, 12-2, 12-4
Изделия перлитоцементные теплоизоляционные, асбестовермикулитовые теплоизоляционные, изделия из минеральной ваты высокотемпературостойкие, плиты минераловатные высокотемпературостойкие на бентоколлойдной связке, изделия перлитофосфогелевые теплоизоляционные, плиты теплоизоляционные из минеральной ваты на битумном связующем, плиты перлитобитумные теплоизоляционные, плиты «Перлиталь»
То же
3, 4, 5, 9
Конструкции полносборные теплоизоляционные для трубопроводов, аппаратов и резервуаров
»
6
Жгут стеклянный теплоизоляционный
Экспорт
7, 27
Материал фильтрующий упругого стекловолокна
Для нужд народного хозяйства, районов Крайнего Севера
8
Изделия перлитокерамические теплоизоляционные
Крайний Север
10
Пенопласт
Крайний Север
11
Маты и полосы из стеклянного волокна
Экспорт, тропики
12-1
12-3
Плиты теплоизоляционные из минеральной ваты на синтетическом связующем, вата минеральная, плиты теплоизоляционные из минеральной ваты на битумном связующем, плиты перлитобитумные теплоизоляционные
Крайний Север, экспорт
13-1
Картон асбестовый
Для нужд народного хозяйства, кроме районов Крайнего Севера
13-2
То же
Крайний Север, экспорт
14
»
То же
15
Маты минераловатные прошивные, вата минеральная, плиты теплоизоляционные из минеральной ваты на синтетическом связующем, плиты теплоизоляционные ФС, шнур минераловатный
Крайний Север, экспорт, тропики
16-1
Блоки из пеностекла
Тропики
16-2
То же
Крайний Север, экспорт
17
Изделия перлитоцементные, перлитофосфогелевые теплоизоляционные, изделия перлитосиликатные для ограждающих конструкции котлоагрегатов
Для нужд народного хозяйства, кроме районов Крайнего севера
18
Плиты асбестовермикулитовые и асбестоперлитовые для судостроения, плиты асбестовермикулитовые для теплоизоляции конструкций, работающих при низких температурах
То же
19
Плиты теплоизоляционные из минеральной ваты на битумном связующем, изделия совелитовые
Крайний север, экспорт
20
Плиты теплоизоляционные известково-кремнеземистые
Экспорт
21
Клинья звукопоглощающие типа кзк, маты и полосы из стеклянного волокна (асим)
То же
22
Изделия теплоизоляционные из стеклянного штапельного волокна, холст стекловолокнистый марок ввт, ств
Экспорт, тропики
23-1
23-2
Плиты асбестовермикулитовые для судостроения, плиты асбестовермикулитовые для теплоизоляции конструкций, работающих при низких температурах
Экспорт, тропики
24
Маты без связующего из ультратонкого или супертонкого стеклянного волокна
Экспорт
25
Изделия теплоизоляционные из стеклянного штапельного подокна
То же
26-1
Изделия пенодиатомитовые и диатомитовые теплоизоляционные, изделия совелитовые, вулканитовые, асбозурит
Экспорт, тропики
26-2
То же
Для нужд народного хозяйства, районов Крайнего Севера
28-1
Изделия перлитоцементные теплоизоляционные
Тропики
28-2
То же
Крайний Север, экспорт
29-1
»
Тропики
29-2
»
Крайний Север, экспорт
30
Клинья звукопоглощающие типа кзк, маты и полосы из стеклянного волокна (асим)
Для нужд народного хозяйства, кроме районов Крайнего Севера
31
Изделия перлитоцементные теплоизоляционные
Для нужд народного хозяйства, кроме районов Крайнего Севера
32
Плиты теплоизоляционные из минеральной ваты на синтетическом связующем
Крайний Север
33
Холст стекловолокнистый марки ввт
Крайний север
34
Плиты теплоизоляционные известково-кремнеземистые
Крайний север, экспорт, тропики
35
Холст стекловолокнистый марки ввг, плиты теплоизоляционные из минеральной ваты на битумном связующем, изделия теплоизоляционные из стеклянного штапельного волокна
Плиты из минеральной ваты вф на синтетическом связующем, маты прошивные из минеральной ваты вф на металлической сетке
Экспорт, тропики
37-2
То же
Крайний Север
38
Изделия теплоизоляционные из стеклянного штапельного волокна
То же
39
Плиты теплоизоляционные из минеральной ваты на битумном связующем, плиты перлитобитумные теплоизоляционные, плиты теплоизоляционные из минеральной ваты на синтетическом связующем, вата минеральная, маты минераловатные прошивные, плиты теплоизоляционные фс, плиты минераловатные повышенной жесткости на синтетическом связующем, конструкции полносборные теплоизоляционные для трубопроводов, аппаратов и резервуаров, шнур минераловатный
Крайний Север, экспорт
41
Плиты на основе муллитокремнеземистой ваты и глиняной связки, плиты перлитоцементные
Для нужд народного хозяйства, кроме районов Крайнего. Севера
42
Маты минераловатные прошивные, вата минеральная
Экспорт
43
Плиты теплоизоляционные из минеральной ваты на синтетическом связующем
То ле
44
Плиты теплоизоляционные из минеральной ваты на синтетическом связующем
Крайний Север
Планки
Вата минеральная, маты минераловатные рулонированные на синтетическом связующем
То же
Щиты
(черт. 12, 14)
Плиты минераловатные на синтетическом связующем, плиты теплоизоляционные из минеральной ваты на битумном связующем, изделия теплоизоляционные из стеклянного штапельного волокна, плиты торфяные теплоизоляционные, картон асбестовый, плиты минераловатные с вертикально ориентированным волокном (ламельные), картон теплоизоляционный из минеральной ваты
Для нужд народного хозяйства, кроме районов Крайнего Севера
Щиты многооборотные (черт. 13)
Плиты теплоизоляционные из минеральной ваты на битумном связующем, плиты минераловатные повышенной жесткости на синтетическом связующем
Для нужд народного хозяйства, кроме районов Крайнего Севера
Примечания:
1. Допускается применять щиты (черт. 12, 14) при транспортировании изделий на синтетическом, битумном связующих, асбестового картона в районы Крайнего Севера, отдаленные районы и на экспорт железнодорожным и речным транспортом без перевалки.
2. Ящик № 39 допускается использовать для нужд народного хозяйства при упаковывании конструкций полносборных теплоизоляционных для трубопроводов, аппаратов и резервуаров.
3. По согласованию с потребителем допускается для упаковывания плит теплоизоляционных из минеральной ваты на синтетическом связующем для нужд народного хозяйства применять планки размерами 1100Х25Х50 мм.
(Таблица изменена и дополнена. Изм. № 3, 4)
ПРИЛОЖЕНИЕ 4 Обязательное
ПРИЛОЖЕНИЕ 5 Справочное
СРАВНЕНИЕ НОМЕРОВ ЯЩИКОВ, ОБРЕШЕТОК
Номер ящиков, обрешеток по ГОСТ 18051-83
Номер ящиков, обрешеток по ГОСТ 18051-76
Номер ящиков, обрешеток по ГОСТ 18051-83
Номер ящиков, обрешеток по ГОСТ 18051-76
1
-
21
-
2
-
22
-
3
-
23-1
-
.1
-
23-2
-
5
-
24
-
6
-
25
-
7
-
26-1
-
8
54
26-2
-
9
-
27
36
10
14
28-1
-
11
15
28-2
37-2
12-1
-
29-1
38-1
12-2
-
29-2
38-2
12-3
19-1
30
-
12-4
19-2
31
-
13-1
-
32
-
13-2
22-2
33
43
14
23
34
-
15
-
35
46
16-1
-
36
-
16-2
25-2
37-1
-
17
-
37-2
-
18
28
38
49
19
-
39
50
20
-
(Изм. редакция. Изм. № 4)
СОДЕРЖАНИЕ
1. Типы, основные параметры и размеры.. 1
2. Технические требования. 6
3. Требования к ящикам и обрешеткам, предназначенным для продукции, поставляемой на экспорт, в том числе в страны с тропическим климатом.. 8
4. Правила приемки. 8
6. Маркировка, упаковка, транспортирование и хранение. 9
Приложение 1 обязательное Размеры и количество деталей ящиков и обрешеток, мм.. 10
Приложение 2 обязательное Коды окп, наружные размеры и объем древесины в чистоте. 12
всех марок по ГОСТ 3916.1-89 и сортов
всех марок по ГОСТ 3916.2-89, твердой древесно-волокнистой плиты всех марок групп качества А и Б по ГОСТ 4598-86.
