ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ
ГОСТ 5091-78
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ
ГОСТ 5091-78
Москва-1978
РАЗРАБОТАН
Центральным проектно-конструкторским и технологическим бюро (ЦПКТБ) Главсантехпрома Минстройматериалов СССР Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭПжилища) Госгражданстроя
ИСПОЛНИТЕЛИ:
А.А. Зуев, П.Ф. Пахомов, В.П. Антонов
ВНЕСЕН Министерством промышленности строительных материалов СССР
Зам. министра А.С. Болдырев
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Отделом технического нормирования и стандартизации Госстроя СССР
Начальник отдела В. И. Сычев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. № 29
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ Типы и основные размеры Auxiliary builders hardware for wooden windows and doors. Tupes. | ГОСТ 5091-78 Взамен
ГОСТ 5091-72 |
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. № 29 срок введения установлен
с 01.01. 1980 г.
1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.
(Измененная редакция. Изм. № 2)
2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт. 1-12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт. 13 и в табл. 2.
(Измененная редакция. Изм. № 2)
Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл. 1.
(Измененная редакция. Изм. № 2)
Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в приложении к настоящему стандарту.
(Измененная редакция. Изм. № 2)
Таблица 1
Условные обозначения типов | Наименования вспомогательных изделий | Рекомендуемые области применения | Номера чертежей |
ЗД1 | Закрыватель дверной верхнего расположения | Для наружных и внутренних дверей | 1 |
ЗД3 | Закрыватель дверной | Для внутренних дверей | 3 |
ЗД4 | Закрыватель дверной верхнего расположения | То же | 4 |
ФК1 | Фиксатор | Для окон со спаренными створками | 5 |
ФК2 | То же | Для окон со спаренными створками и форточных створок | 6 |
ФК3 | То же | Для окон с раздельными створками | 7 |
ГД | Глазок дверной | Для входных дверей в квартиры | 8 |
ЦД | Цепочка дверная | То же | 9 |
УД1 | Упор дверной | Для дверей | 10 |
УД2 | То же | То же | 11 |
УО | Упор оконный | Для окон с раздельными створками | 12 |
УГ | Угольник | Для окон | 13 |
НГ | Нагель | Для крепления шиповых соединений | 14 |
(Измененная редакция. Изм. № 1, 2)

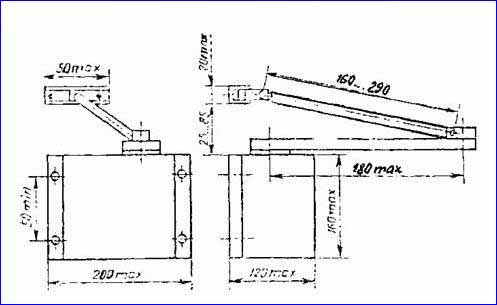

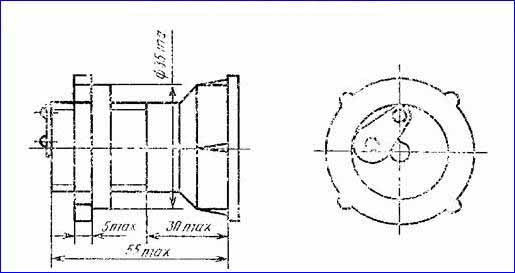

Закрыватель дверной типа ЗД1
Черт. 1
* Диапазон регулирования-40 мм.
(Измененная редакция. Изм. № 2)
Шурупы 1-5 ´ 40 (4 шт.) и 2-5 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ЗД1 ГОСТ 5091-78
Черт. 2 исключен (Измененная редакция. Изм. № 2).

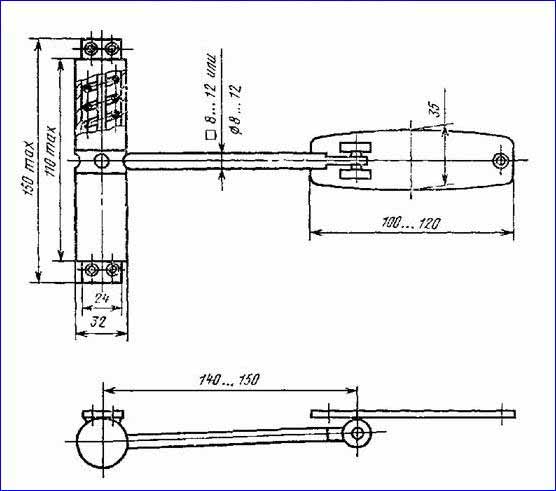

Закрыватель дверной типа ЗД3
Черт. 3
Шурупы 1-4 ´ 35 (4 шт.) и 1-3 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ЗД3 ГОСТ 5091-78
Закрыватель дверной верхнего расположения типа ЗД4
Вариант исполнения крепления закрывателя
Черт. 4
(Измененная редакция. Изм. № 1, 2)
Шурупы 1-4 ´ 35 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ЗД4 ГОСТ 5091-78

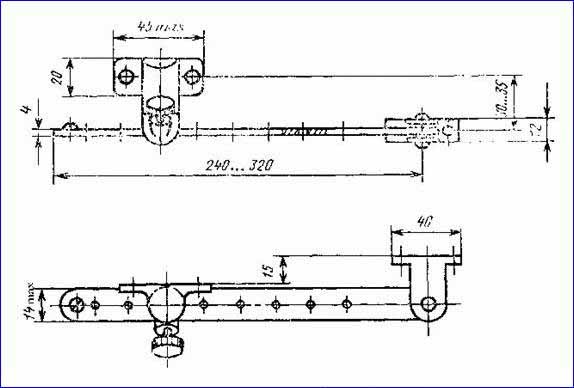

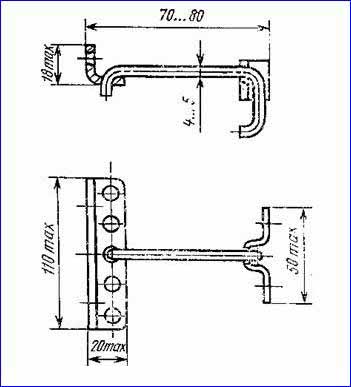

Фиксатор типа ФК1
Черт. 5
Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.
Шурупы А4 ´ 30 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ФК1 ГОСТ 5091-78
Черт. 6 исключен. (Измененная редакция. Изм. № 2).

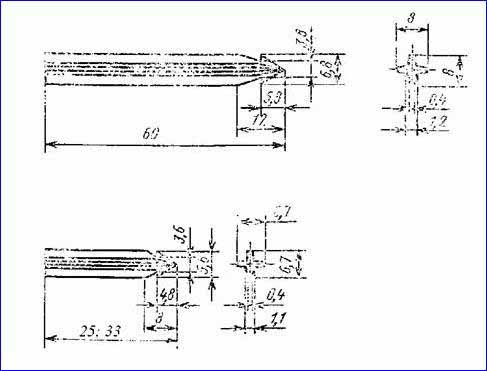

Фиксатор типа ФК3
Черт. 7
Шурупы 1-4 ´ 30 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Пример условного обозначения фиксатора длиной 70 мм:
ФК3-70 ГОСТ 5091-78

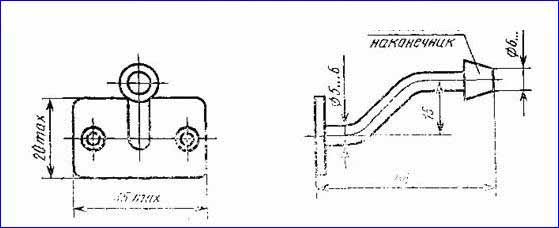

Глазок дверной типа ГД
Черт. 8
Условное обозначение:
ГД ГОСТ 5091-78

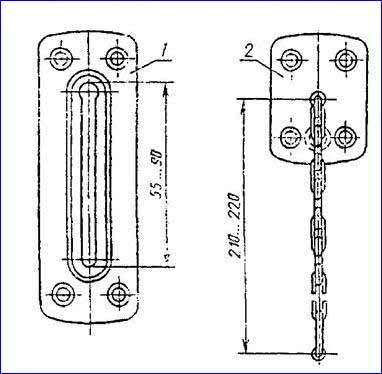

Цепочка дверная типа ЦД
1-запорная планка; 2-основание
Черт. 9
Примечание: Допускается крепить основание цепочки тремя шурупами.
(Измененная редакция. Изм. № 2)
Шурупы 1-4 ´ 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
ЦД ГОСТ 5091-78

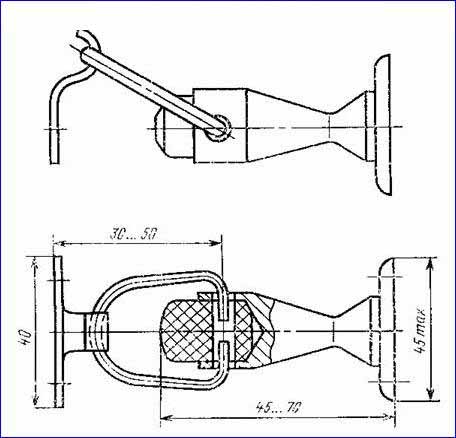

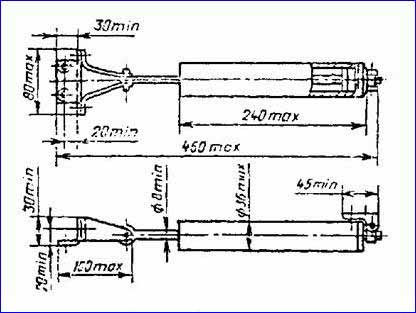

Упор дверной типа УД1
Черт. 10
Шурупы 1-3 ´ 25 (4-5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
УД1ГОСТ 5091-78
Упор дверной типа УД2
Черт. 11
Шурупы 1-5 ´ 40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
УД2 ГОСТ 5091-78
Упор оконный типа УО
Черт. 12
Шурупы 1-3 ´ 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. № 2)
Условное обозначение:
УО ГОСТ 5091-78

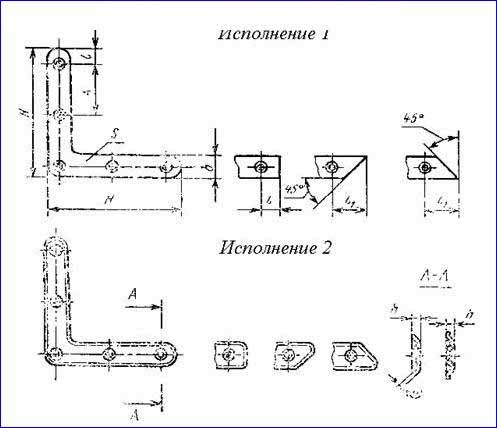

Угольник типа УГ
Черт. 13
Таблица 2
Размеры в мм
Типоразмеры | Н | b | s | s1 | a | l | l1 | h | Шурупы по ГОСТ 1145-80 |
Размер | Количество |
УГ50 | 50 | 12 | 1,4 | 0,8 | 36 | 8 | - | 2,2 | А3 ´ 25 | 3 |
УГ75 | 75 | 14 | 1,4 | 1,0 | 30 | 8 | 16 | 2,5 | А3 ´ 25 | 5 |
УГ100 | 100 | 16 | 1,6 | 1,2 | 40 | 12 | 22 | 3,0 | А3 ´ З0 | 5 |
УГ125 | 125 | 18 | 1,8 | 1,4 | 50 | 16 | 25 | 3,5 | А3 ´ З0 | 5 |
Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.
Пример условного обозначения угольника стороной Н = 50 мм, исполнения1:
УГ50-1 ГОСТ 5091-78
Нагель типа НГ
Черт. 14
(Измененная редакция. Изм. № 2)
Пример условного обозначения нагеля длиной 33 мм:
НГ33 ГОСТ 5091-78
3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.
(Измененная редакция. Изм. № 1, 2)
4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.
Форму корпуса закрывателя стандарт не устанавливает.
(Измененная редакция. Изм. № 2)
5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.
6. Угол обозрения у дверного глазка должен быть не менее 90°.
7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.
(Измененная редакция. Изм. № 2)
8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50-90 кгс/мм2 по
ГОСТ 9012-59.
9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.
Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1 (Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, УО-2, 3, 4 (С) по ГОСТ 9303-84.
(Измененная редакция. Изм. № 1, 2)
10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл. 3.
Таблица 3
Тип закрывателя | Величина наработки, циклы, не менее |
закрывателей, аттестуемых по первой категории качества | закрывателей, аттестуемых по высшей категории качества |
ЗД4 | 200000 | 250000 |
(Измененная редакция. Изм. № 1, 2)
ПРИЛОЖЕНИЕ
Рекомендуемое
Примеры установки дверных закрывателей верхнего расположения и фиксаторов
(Измененная редакция. Изм. № 2)

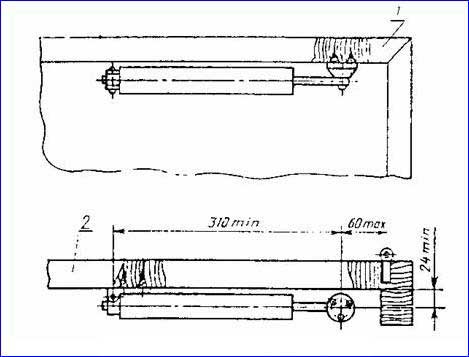

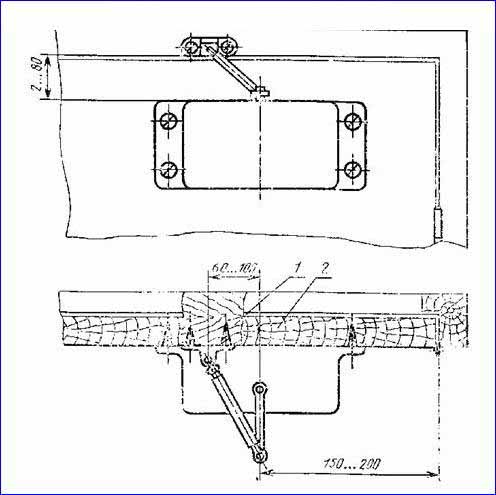

Закрыватель дверной верхнего расположения типа ЗД1
1-коробка; 2-полотно
(Измененная редакция. Изм. № 2)

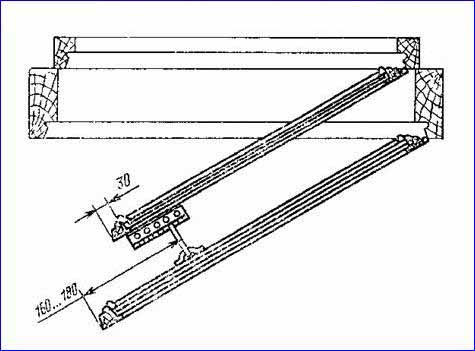

Закрыватель дверной верхнего расположения типа ЗД4
1 – коробка; 2-полотно
(Измененная редакция. Изм. № 2)

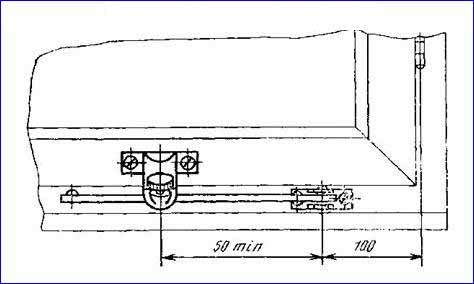

Фиксатор типа ФК1
Черт. установки фиксатора типа ФК2 исключен. (Измененная редакция. Изм. № 2)
Фиксатор типа ФК3
