ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Двери деревянные внутренние

для жилых и общественных зданий

Типы и конструкция

ГОСТ 6629-88



Государственный строительный комитет СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Двери деревянные внутренние

для жилых и общественных зданий

Типы и конструкция

Wooden inner doors for dwelling and public

buildings. Types and structure

Дата введения 01.01.89

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.

1. ТИПЫ

1.1. Двери в зависимости от конструкции подразделяют на типы: Г-с глухими полотнами; О-с остекленными полотнами; К-с остекленными качающимися полотнами; У-со сплошным заполнителем полотен усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно-и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери, изготовляемые по настоящему стандарту, относят к дверям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.

По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

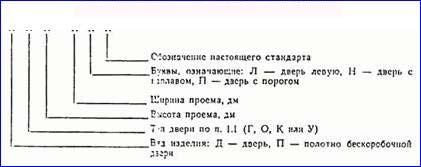

1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:

Примеры условных обозначений

Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:

ДО21-10П ГОСТ 6629-88

То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:

ДГ24-15ЛП ГОСТ 6629-88

То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК24-19 ГОСТ 6629-88

То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:

ДУ21-9 ГОСТ 6629-88

Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ20-7ЛН ГОСТ 6629-88

2. КОНСТРУКЦИЯ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2, а размеры сечений-на черт. 3.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.

Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными на клею в шип или на шкантах, скобах, скрепах.

2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон накладки из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или др., обеспечивающими необходимую герметичность притворов.

2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в приложении 5.

Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.

Схемы определения левых и правых дверей приведены в приложении 7.

Спецификация стекол для дверей приведена в приложении 8.

2.14. В заказе на поставку дверей должно быть указано:

число дверей по маркам и обозначение настоящего стандарта;

вид и цвет отделки;

вид и толщина стекла;

спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

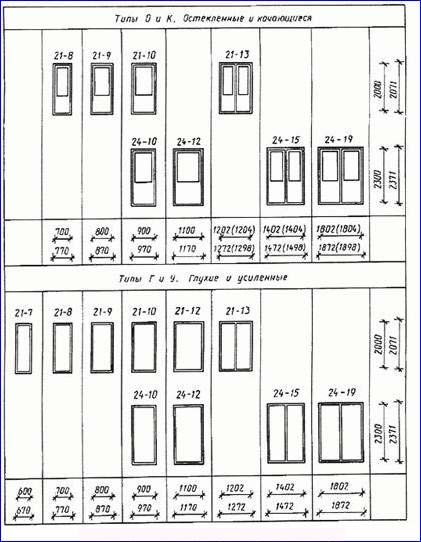

Габаритные размеры дверей

Черт. 1

Примечания:

1. Схемы дверей изображены со стороны открывания полотна.

2. Цифры над схемами дверей означают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей с качающимися полотнами.

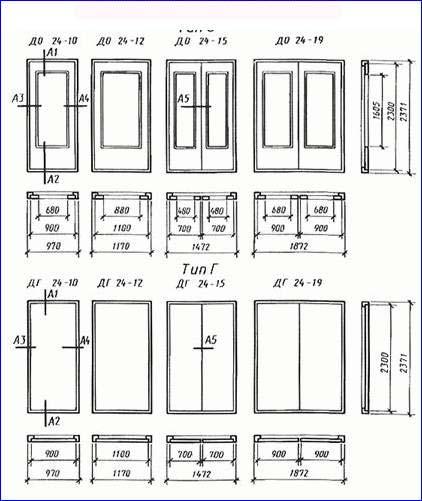

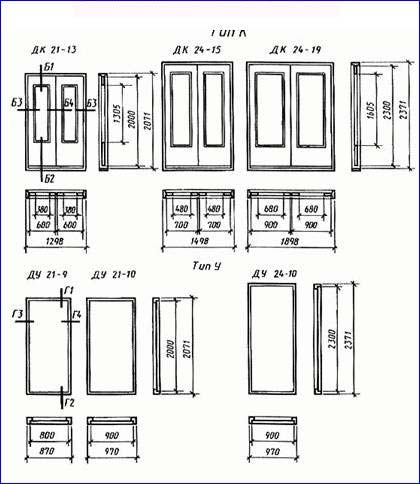

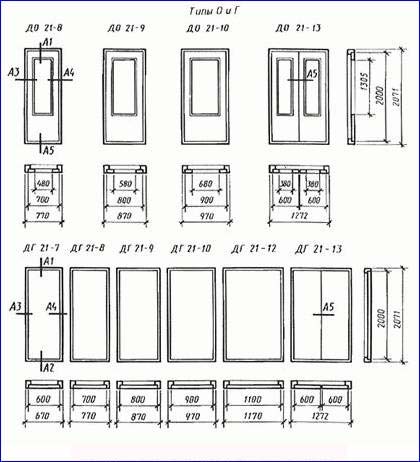

Конструкция, форма и типоразмеры дверей



Черт. 2 (лист 1)

Черт. 2 (лист 2)

Примечание. Сечения деталей см. черт. 3.

Черт. 2 (лист 3)

Примечания:

1. Сечения деталей см. черт. 3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

1-монтажная доска; 2-узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111 толщиной 4-5 мм

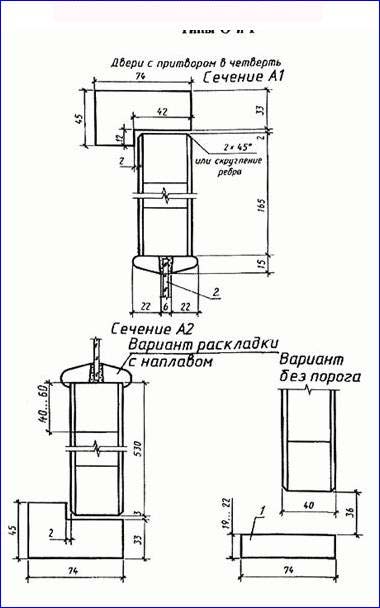

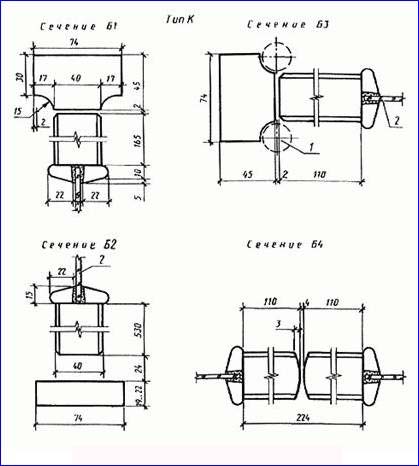

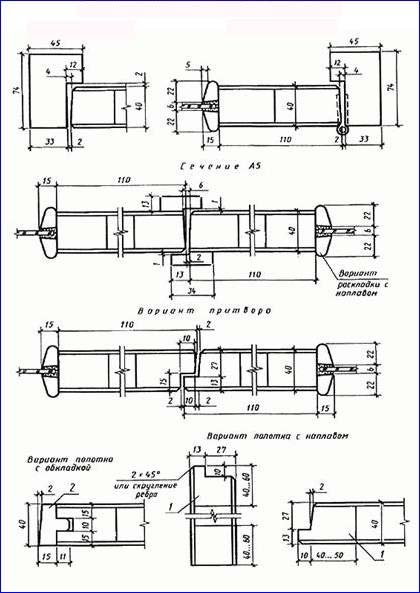

Черт. 3 (лист 1)

Примечания:

1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.



1-бруски каркаса щита; 2-обкладка

Черт. 3 (лист 2)

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт. 1 и 2.

1-петля ПН9-130 по ГОСТ 5088; 2-оконное стекло по ГОСТ 111 толщиной 4-5 мм

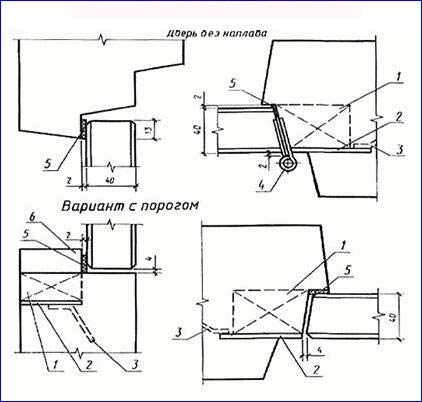

Черт. 3 (лист 3)

1-уплотненная прокладка по ГОСТ 10174; 2-облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или клееная фанера марки ФК толщиной 4-6 мм по ГОСТ 3916.1 или ГОСТ 3916.2

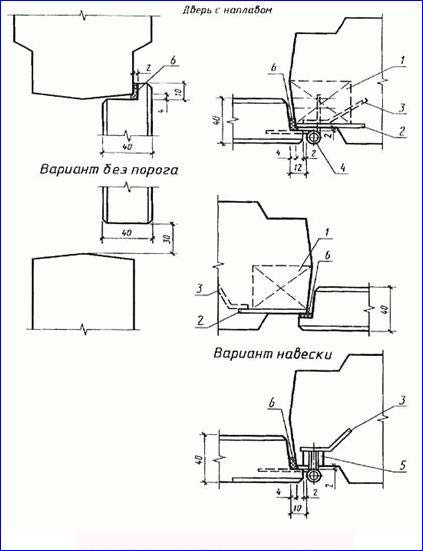

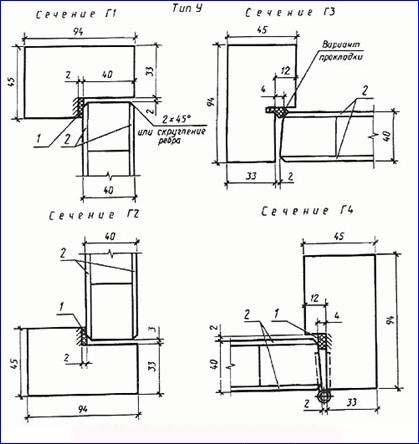

Черт. 3 (лист 4)

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

ПРИЛОЖЕНИЕ 1
Справочное

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

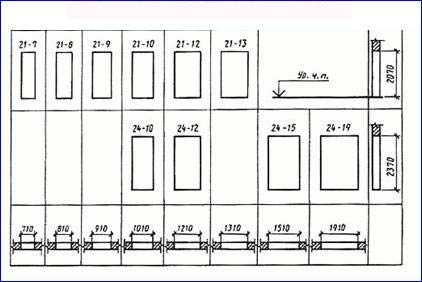

Черт. 4

Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.

ПРИЛОЖЕНИЕ 2
Рекомендуемое

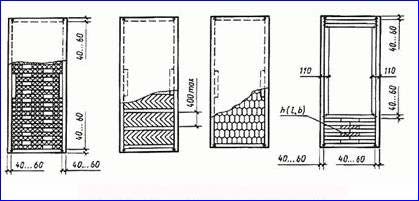

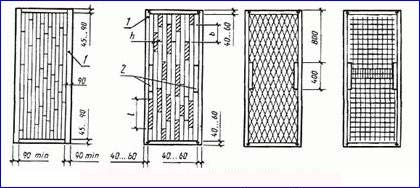

ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН

1. Щит со              2. Щит с мелко-           3. Щит с мелко-     4. Щит с мелко-

сплошным           пустотным за-             пустотным за-       пустотным за-

заполне-               полнением дере-         полнением из         полнением из

нием де-               вянными бруска-        шпона                      фанеры или

ревянными          ми (рейками)                                                   твердой ДВП

брусками             или полосами

(рейками)             ДСП

или поло-

сами ДСП

1-шип, скоба или скрепка; 2-бруски для установки замка или ручек; h-ширина просвета, не более 40 мм; l-длина просвета, не более 400 мм; b-сдвиг реек относительно друг друга, не менее 50 мм

Черт. 5 (лист 1)

5. Щит с                 6. Щит с мелко-     7. Щит с мелко-     8. Щит с мелко-

мелкопус-           пустотным за-       пустотным за-       пустотным за-

тотным                  полнением из         полнением из         полнением дере-

заполне-               твердой ДВП          бумажных сот        вянными брусками

нием из                 (вариант)                                                    (рейками)

мягкой ДВП

Черт. 5 (лист 2)

Примечания:

1. Пример 1-для двери типа У, примеры 2-7-для дверей типа Г.

2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек-700 мм. Установка брусков-см. пример 3.

3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина-200 мм.

4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3-7.

ПРИЛОЖЕНИЕ 3
Рекомендуемое

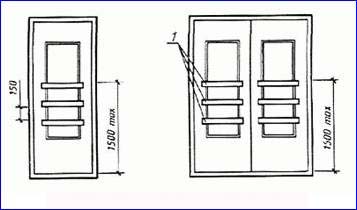

Примеры установки защитных ограждений

1-деревянные планки

Черт. 6

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

ПРИЛОЖЕНИЕ 4
Рекомендуемое

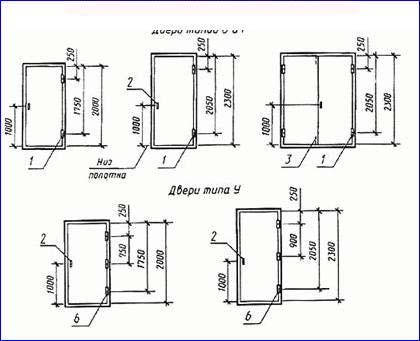

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

1-петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2-ручки РС100, РС140, РК1, РК2, замки и защелки; 3-задвижки ЗТ; 4-петли ПВ1-100, ПВ2-125 или винтовые и накладные петли; изготовляемые по специальным ТУ; 5-замки ЗВ7А, ЗВ4; 6-петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Черт. 7

Примечания:

1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089, ГОСТ 5090.

2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.

ПРИЛОЖЕНИЕ 5
Справочное

БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

1-деревянная пробка; 2-стальная пластина; 3-анкер; 4-врезная петля; 5-винтовая карта петли с гайкой; 6-уплотняющая прокладка

Черт. 8 (лист 1)

1-деревянная пробка; 2-стальная пластина; 3-анкер; 4-накладная петля; 5-уплотняющая прокладка; 6-деревянный порог

Черт. 8 (лист 2)

ПРИЛОЖЕНИЕ 6
Справочное

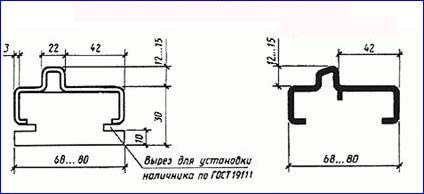

КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

Черт. 9

Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.

ПРИЛОЖЕНИЕ 7
Справочное

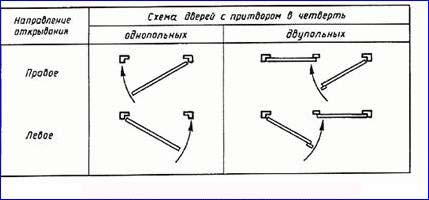

СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

Черт. 10

ПРИЛОЖЕНИЕ 8
Справочное

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ

Марка двери

Размер, ìì

Êîë.



Высота

Ширина



ÄÎ21-8



475



ÄÎ21-9



575

1

ÄÎ21-10

1300

675



ÄÎ21-13,



375

2

ÄÊ21-13







ÄÎ24-10



675

1

ÄÎ24-12



875



ÄÎ24-15,

1600

475



ÄÊ24-15





2

ÄÎ24-19,



675



ÄÊ24-19







ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

РАЗРАБОТЧИКИ

Ю.А.Арго, канд. техн. наук (руководитель темы); И.В.Строков; Г.Г.Коваленко; З.А.Буркова; И.И.Киселева; Н.П.Сафонов, канд. техн. наук; В.Т.Соколова; Т.С.Сластенко, канд. техн. наук; И.Ф.Савченко; О.Л.Быковский; Н.Д.Попков; Н.И.Жуков; Л.В.Воронкова; Г.В.Левушкин; В.С.Ручкин; Н.Б.Жуковская; Н.В.Шведов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 31.12.87 № 325

3. ВЗАМЕН ГОСТ 6629-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Нîìåð пóíêòà, пðèëîæåíèÿ

ÃÎÑÒ 111-90

2.2

ÃÎÑÒ 475-78

2.1, 2.5

ÃÎÑÒ 3916.1-89, ÃÎÑÒ 3916.2-89

2.2

ÃÎÑÒ 4598-86

2.2, 2.8

ÃÎÑÒ 5087-80

Пðèëîæåíèå 4

ÃÎÑÒ 5088-94

2.2, пðèëîæåíèå 4

ÃÎÑÒ 5089-90

Пðèëîæåíèå 4

ÃÎÑÒ 5090-86

Пðèëîæåíèå 4

ÃÎÑÒ 5533-86

2.2

ÃÎÑÒ 7481-78

2.2

ÃÎÑÒ 9590-76

2.8

ÃÎÑÒ 10174-90

2.2, 2.11

ÃÎÑÒ 19111-77

Пðèëîæåíèå 6

5. ПЕРЕИЗДАНИЕ Октябрь 1991 г.

СПИСОК СОКРАЩЕНИЙ

в т.ч.-в том числе

ДВП-древесноволокнистая плита

др.-другой

ДСП-древесностружечная плита

кло.-количество

номин.-номинальный

НТД-нормативно-техническая документация

откл.-отклонение

ОТК-отдел технического контроля

пред.-предельный

пр.-прочие

ТУ-технические условия

Ур. ч. п.-уровень чистого пола

ЦСП-цементностружечная плита
