2 горизонтальных сверлильных агрегата с электродвигателями 1,5 кВт каждый.
Сверлильные агрегаты смонтированы на обеих сторонах станка и оснащены опорами для заготовок.
Ручное устройство регулировки по высоте оснащено цифровым индикатором.
Горизонтальные сверлильные головки с 21 шпинделем, расстояние между шпинделями 32мм, число оборотов 6000 об/мин.
Система аварийного отключения на пульте управления.
Рабочий стол длиной 3000 мм.
Два крепления (верхнее и нижнее) для установки сверлильных агрегатов с устройством управления процессом сверления.
Две горизонтальные сверлильные головки каждая с количеством шпинделей 21 шт. Каждый шпиндель предназначен для установки быстрозажимного патрона.
Два двигателя мощностью 1,5 кВт каждый.
Горизонтальное устройство с ручным перемещением для облегчения сквозного сверления вертикальных групп.
Цифровой индикатор для точного регулирования глубины сверления горизонтальных сверлильных групп.
Два пневматических стопора для фиксирования положения подаваемой заготовки.
Ременная подача заготовок с пневматическим подъемом.
Два прижима безопасности
Две опоры под заготовки для рабочего стола.
Соответствует нормам безопасности СЕ.
Технические характеристики
Заготовка
Длина в направлении оси Х 240 – 3050 мм.
Сверление
- Количество сверлильных шпинделей: вертикальных 2 х 11 (2х9) на сверлильный суппорт
- направление вращения 7 (6) вправо
4 (3) влево
- расстояние между крайними шпинделями
сверлильных головок 32 мм
- минимальное расстояние между соседними
сверлильными модулями 96 мм.
- максимальное расстояние между шпинделями
одной сверлильной головки 256-320 мм.
- Количество сверлильных шпинделей:горизонтальных 2 х 21
- направление вращения 11 вправо
10 влево
- Число оборотов вертикальных сверл 2800 об./мин.
- Скорость сверления 10-23 циклов/мин.
Станок +
Общая длина 4700 мм
Общая ширина 1700 мм
Общая высота 1820 мм
Вес 4100 кг
Электроподключение 380 В, 50 Гц
Давление воздуха 7-8 бар
Потребление воздуха при 6 сверлильных модулях 70 л. /цикл.
Скорость конвейера 57 м/мин.
Дополнительное оснащение базового станка
03.36503941
Вертикальные
сверлильные группы (нижние)
03.36003877
Вертикальные
сверлильные группы (верхние)
36503329
Сверлильные головки, поворачивающиеся на угол до 90 гр. с 9-ю
шпинделями
36503330
Сверлильные головки, поворачивающиеся на угол до 90 гр. с 11-ю
шпинделями
36503683
Опоры под заготовки для рабочего стола
36503936
Отклоняемый прижимной мост
017452
Быстрозажимной патрон 10 мм.
36502172
Динамический тормоз
36503720
Подающий конвейер 700 мм.
36503850
Центральное подающее устройство
36503796
Конвейер на выходе
36503836
Миниконвейер для маленьких заготовок
36503868
Центральное подающее устройство с толкателем и задним тормозом
36503740
Стружкоотсос
36503810
Двойной упор
36503881
Подающее устройство с бункером для полосовых заготовок размером
от 40х240 до 200х1600
Оснащение вертикальных сверлильных групп
Два двигателя мощностью по 1,35 КВт, перемещаемые по направляющим с возможностью
подключения поворотных сверлильных головок, типов 36503329/30
Устройство поперечного перемещения двигателей и вращения сверлильных головок
с пневматической блокировкой с помощью селектора, установленного на передней
панели сверлильной группы.
Двигатели могут перемещаться по направляющим. Текущая позиция отслеживается
с помощью цифрового индикатора.
Сверлильные группы снабжены устройством отслеживания глубины сверления
Рабочий ход сверлильных групп задается при помощи шаровой системы с цифровой
индикацией перемещения головок и магнитной полосой.
Минимально разумная комплектация

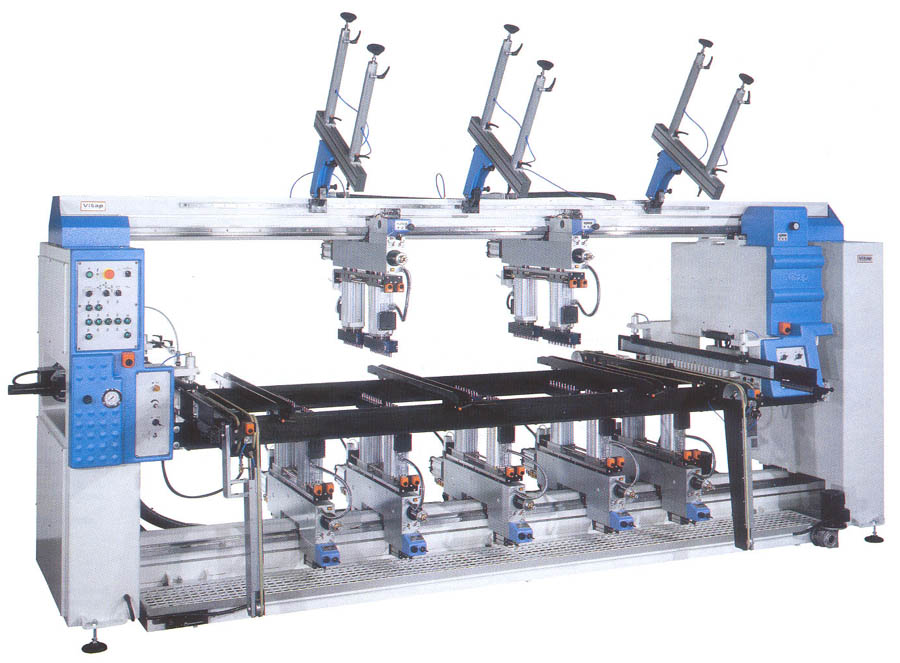

SIGMA2BR Станок в базовой комплектации
03.36503941 Вертикальные сверлильные группы (нижние)
- 3 шт.
03.36503877 Вертикальные сверлильные группы (верхние)
- 3 шт.
36503329 Поворотная сверлильная головка с 9-ю шпинделями -
16 шт.
36503720 Подающий конвейер 700 мм. -
1 шт.
36503796 Отводящий конвейер 700 мм. -
1 шт.
В
стоимость оборудования входит доставка в радиусе 1000 км от г. Самары, сборка
оборудования, настройка, обучение эксплуатации и личная гарантия СЦПС сроком
на 2 года. При закупке оборудования на сумму свыше 10 000 Евро бесплатно
осуществляется доставка по европейской части России.
