12 позиционный тарельчатый механизм смены инструмента (магазин) (см. ниже рис. 1).
№
Описание
7451
12 позиционный тарельчатый
механизм смены инструмента (магазин).
Для инструментов и агрегатов с HKS F 63.
Тарельчатый механизм смены инструмента
(магазин) для 12 мест инструментов/агрегатов.
Вес инструмента макс. 6 кг, включая
зажимное приспособление (патрон). Длина
инструмента макс. 200 мм от нижней кромки
шпинделя двигателя. Возможны следующие
варианты инструментов/агрегатов: 12 x
диаметр макс. 130 мм, или 6 x диаметр макс. 180
мм и 6 x диаметр макс. 70 мм. Диаметр
инструмента макс. 200 мм для
шлифовального инструмента. Не
предназначен для комплектации с
машинами портального типа.
18 позиционный тарельчатый механизм смены инструмента (магазин) (см. ниже рис. 2).
№
Описание
7451
18 позиционный тарельчатый
механизм смены инструмента (магазин).
Для инструментов и агрегатов с HKS F 63.
Тарельчатый механизм смены инструмента
(магазин) для 18 мест инструментов/агрегатов.
Вес инструмента макс. 6 кг, включая
зажимное приспособление (патрон). Длина
инструмента макс. 200 мм от нижней кромки
шпинделя двигателя. Возможны следующие
варианты инструментов/агрегатов: 18 x
диаметр макс. 130 мм, или 9 x диаметр макс. 180
мм и 9 x диаметр макс. 70 мм. Диаметр
инструмента макс. 200 мм для
шлифовального инструмента. Тарелка
инструмента по оси позиционирована с
приводом для более быстрой замены
инструмента.

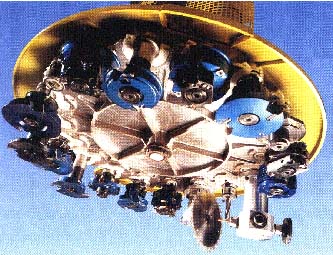

Рис. 1. 12 позиционный тарельчатый механизм смены инструмента

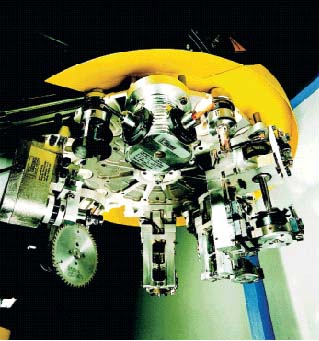

Рис. 2. 18 позиционный тарельчатый механизм смены инструмента
