Благодаря управляемой оси «С» можно выполнять форматные, торцовочные и продольные резы, выборку пазов, а также вырезку или выборку углов.
№
Описание
7511

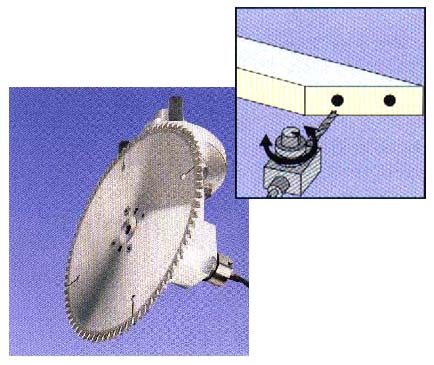

Пильный/торцовочный агрегат.
Располагается в механизме смены
инструмента для автоматической замены в
главном шпинделе. Для выполнения пазов и
резов сверху под любым углом к заготовке
(по оси "С"), а также выборки углов.
Торцевание выступа кромки и продольная
распиловка заготовок толщиной макс. до 50
мм. Число оборотов макс. 9000 об/мин. Фланец
диаметром 30 мм с 4 шурупами с
утапливаемой головкой М5. Расстояние
между крепёжными отверстиями 52 мм. С
пилой для продольной распиловки и
торцевой пилой 180x30x3,2 Z=54. Макс. толщина
пильного полотна 10 мм при выборке пазов.
Макс. диаметр пильного полотна 200 мм. С
возможностью неограниченного поворота
по оси "С". Только в сочетании с
интерфейсом агрегата (ось "С") и
главным шпинделем.

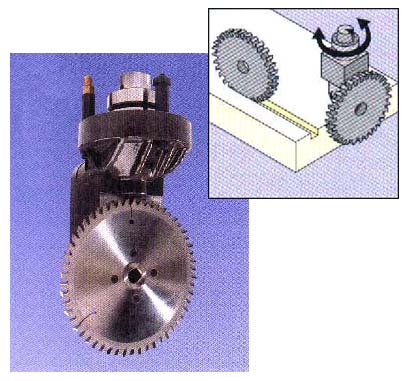

Пильный/сверлильный агрегат, наклоняемый (см. ниже рис. 2)
Для пиления и сверления под любым углом от 0° (вертикально) до 90° (горизонтально). Применение: косые пропилы, отверстия под петли для дверей и т.д.
№
Описание
7515
Пильный/сверлильный агрегат, наклоняемый. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Применяется для косых пропилов и сверления под углом. Вручную наклоняемый в диапазоне от 0° до 90°. Фланец диаметром 30 мм с 4 шурупами с утапливаемой головкой М5. Расстояние между крепёжными отверстиями 52 мм. Подготовлен для крепления торцовочной пилы диаметром макс. 180 мм. Крепление сверла с зажимной цангой Weldon D=10 мм. Длина рабочей части в соответствии с техническими данными. Число оборотов макс. 9000 об/мин. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

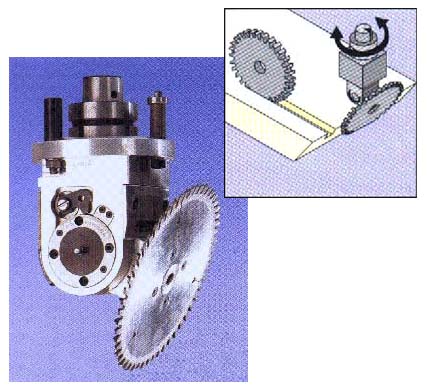

Пильный/сверлильный агрегат, 2 шпинделя (см. ниже рис. 3)
Для сверления горизонтальных отверстий и лёгкого фрезерования, например, выполнение пазов или продолговатых отверстий. С одной стороны может быть укомплектован как пильный агрегат.
№
Описание
7519
Пильный/сверлильный агрегат, с 2 шпинделями. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Для горизонтального сверления и легких фрезерных работ, таких как выборка пазов и гнезд. Вылет шпинделей в две стороны. 1 крепление зажимной цангой ER25 DIN 6449 для макс. диаметра стержня 16 мм. Макс. длина рабочей части инструмента 50 мм. Стандартная зажимная цанга диаметром 10 мм. 1 зажимной патрон Weldon диаметром 10 мм. Число оборотов макс. 12000 об/мин. При использовании в качестве пильного агрегата он оснащается пильным диском с одной стороны. Диаметр пильного диска макс. 240 мм для глубины реза до макс. 80 мм. Фланец диаметром 30 мм с 4 шурупами с утапливаемой головкой М5. Расстояние между крепёжными отверстиями 52 мм. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

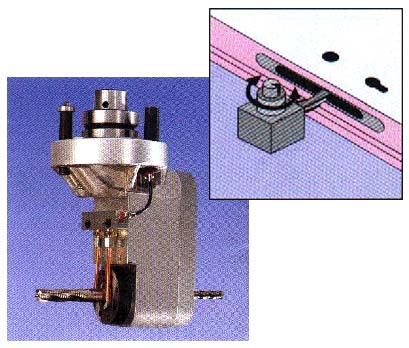

Сверлильный/фрезерный агрегат, 2 шпинделя (см. ниже рис. 4)
Для фрезерования гнёзд под замки и обойм врезного замка для дверей, для сверления и т. д. с интегрированным обдувочным соплом, с двусторонним выступом шпинделя с вращением в противоположном направлении.
№
Описание
7529
Агрегат для фрезерования гнёзд под замки, 2 шпинделя D=16/20. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. С 2 шпинделями, например, для фрезерования гнёзд под замки и пластины врезных замков при изготовлении дверей, сверления отверстий для штакетника и т.д. С интегрированным обдувочным соплом. Вылет шпинделей в две стороны с противоположным направлением вращения: - 1 × зажимная цанга Weldon диаметром 20 мм; с переходной втулкой для инструмента диаметром 16 мм; общая длина инструмента макс. 180 мм; выступ инструмента макс. 135 мм.
- 1 × зажимная цанга ER16 DIN 6499 диаметром 10 мм; общая длина инструмента макс. 70 мм; выступ инструмента макс. 40 мм. Число оборотов макс. 12000 об/мин. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

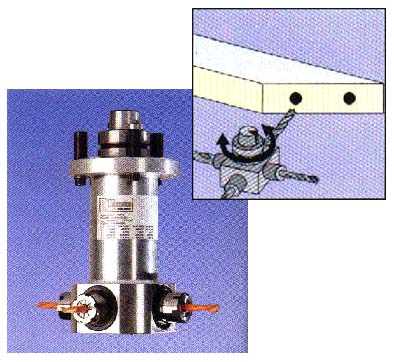

Горизонтальный фрезерный агрегат, 4 шпинделя (см. ниже рис. 5)
Для сверлильных и фрезерных работ, таких как, например, выборка пазов, высверливание продолговатых отверстий, выборка углов и фрезерование кромок под любым углом (ось «С»).
№
Описание
7523
Сверлильный/фрезерный агрегат, с 4 шпинделями. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Для горизонтальных сверлильных и легких фрезерных работ, таких как выборка пазов, гнезд, углов и фрезерования кромок. Вылет шпинделей в четыре стороны. Крепление зажимной цангой ER25 DIN 6449 для макс. диаметра стержня 16 мм. Макс. длина рабочей части инструмента 50 мм. Число оборотов макс. 13500 об/мин. Стандартная зажимная цанга диаметром 10 мм. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.
