Вертикальный фрезерный агрегат с ощупывающими салазками (см. ниже рис. 1)
Для фрезерных работ на поверхности плиты или на профилях. Возможна также обработка заготовок с выступающей кромкой.
№
Описание
7533
Вертикальный фрезерный агрегат с ощупывающими салазками. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Для вертикальной фрезерной обработки с механико-пневматическим ощупыванием по поверхности заготовки. Например: для Lamello-пазов. Ощупывающие салазки с пневматическим устройством обдува. Диаметр инструмента макс. 100 мм. Уровень высоты ощупывания к нижней кромке зажимной цанги составляет 20-60 мм. Путь ощупывания 10 мм. Число оборотов макс. 18000 об/мин. Зажим инструмента через зажимную цангу, диаметр 25 мм. Вес инструмента макс. 3 кг. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.
Вертикальный фрезерный агрегат с ощупывающим колоколом (см. ниже рис. 2)
Для выборки пазов и гравировальных работ на поверхности плиты с ощупыванием по поверхности. Ощупывающий колокол с интегрированным устройством обдува.
№
Описание
7535
Вертикальный фрезерный агрегат с ощупывающим колоколом. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Для вертикальной фрезерной обработки с механико-пневматическим ощупыванием по поверхности заготовки. Например: для Lamello-пазов. Ощупывающий колокол с пневматическим устройством обдува. Диаметр инструмента макс. 100 мм. Уровень высоты ощупывания к нижней кромке зажимной цанги составляет 20-60 мм. Путь ощупывания 10 мм. Число оборотов макс. 18000 об/мин. Зажим инструмента через зажимную цангу, диаметр 25 мм. Вес инструмента макс. 3 кг. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.
Фрезерный агрегат с передаточным механизмом (см. ниже рис. 3)
Для фрезерования пазов или гравирования при помощи инструмента малого диаметра. Посредством интегрированного передаточного механизма можно достичь макс. число оборотов 30 000 в мин, что обеспечивает увеличение скорости резания.
№
Описание
7541
Фрезерный агрегат с передаточным механизмом. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе.
Для фрезерной обработки инструментом с небольшим диаметром и высокой подачей. Число оборотов макс. 30.000 об/мин.Крепление зажимной цангой ER25 DIN6499 для макс. диаметра стержня 16 мм. С зажимной цангой диаметр 10 мм.
Без инструмента. Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

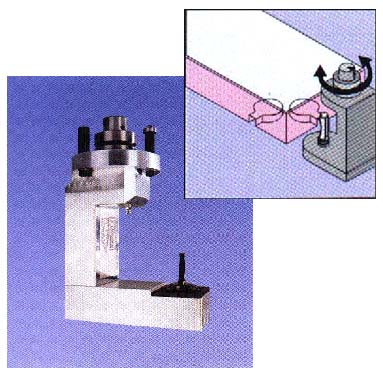

Фрезерный агрегат, нижний (см. ниже рис. 4)
Для сверления и лёгкого фрезерования нижней стороны плиты, например, соединение рабочих плит. Выход шпинделя вертикально вверх. Макс. выступ по отношению к внешней кромке заготовки: 100 мм.
№
Описание
7543
Фрезерный агрегат, нижний. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Для сверления и лёгкого фрезерования нижней стороны плиты, например, соединения рабочих плит. Выход шпинделя вертикально вверх. Число оборотов 12000 об/мин. Зажимная цанга Weldon диаметром 12 мм.
Общая длина инструмента макс. 70 мм. Выступ инструмента макс. 30 мм. Макс. выступ внешней кромки заготовки 110 мм. При обработке на нижней кромке заготовки максимальная ширина заготовки снижается прим. на 100 мм. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

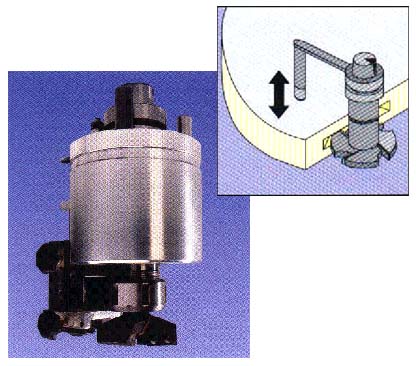

Горизонтальный фрезерный агрегат (см. ниже рис. 5)
Угловое передающее устройство с горизонтальным валом для установки пильных или фрезерных инструментов, поворачиваемое по оси «С».
№
Описание
7544
Горизонтальный фрезерный агрегат. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе.
Угловая передача с горизонтальным валом
для зажима пильно-фрезерного
инструмента со сверлением. Размеры
крепления вала 20 x 40 мм. Число оборотов
макс. 12000 об/мин. Интерфейс инструмента
соответствует техническим данным.
Диаметр инструмента макс. 200 мм; вес макс.
2,5 кг. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

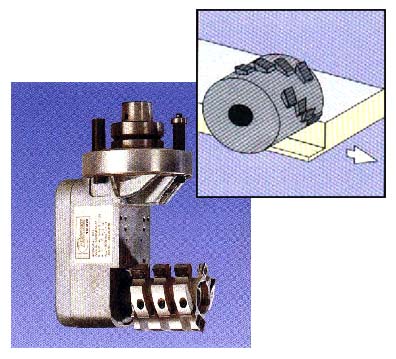

Агрегат для строгальной ножевой головки (см. ниже рис. 6)
Для горизонтальных фрезеровальных и строгальных операций на или в поверхности заготовок, например, обработка массива, фрезерование изогнутых деталей, таких как ножки стола.
№
Описание
7545
Агрегат для строгальной ножевой головки горизонтальный. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Угловая передача с контропорой для зажима строгально-ножевой головки. Размеры инструмента: внешний диаметр 120 мм; диаметр сверла 35 мм; длина 100 мм; вес макс. 2,5 кг. Интерфейс инструмента соответствует техническим данным. Число оборотов макс. 6000 об/мин. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

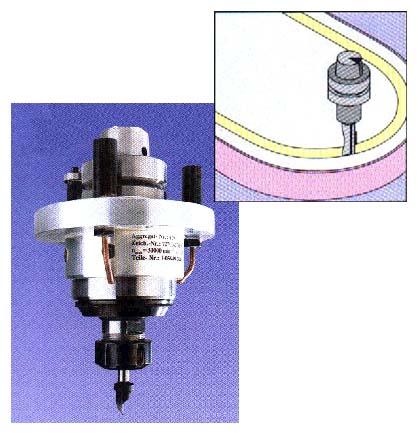

Агрегат для выборки углов (см. ниже рис. 7)
Для выполнения прямоугольных внутренних выемок, без сколов, с острыми кромками, например, для изготовления вентиляционных щелей и рабочих плит.
№
Описание
7547
Агрегат для выборки углов. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Для двусторонней выборки внутренних углов >/=90° без сколов. Диаметр форматных инструментов зависит от толщины пластин (общие технические данные). С режущей головкой диам.75х16х15 мм, Z=4. С.После каждого применения и проверки качества, необходима окончательная обработка вручную. Агрегат не подходит для синхронной обработки. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

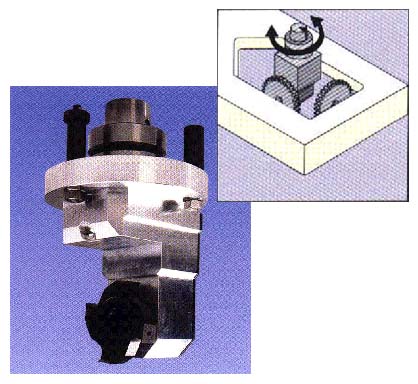

Рис. 1. Вертикальный фрезерный агрегат с ощупывающими салазками

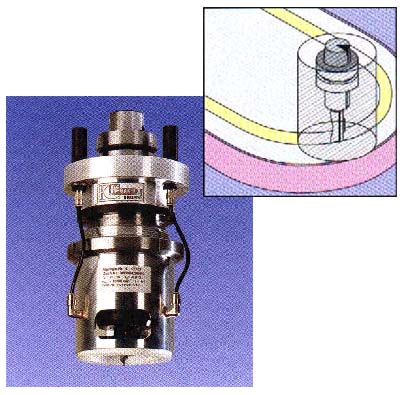

Рис. 2. Вертикальный фрезерный агрегат с ощупывающим колоколом

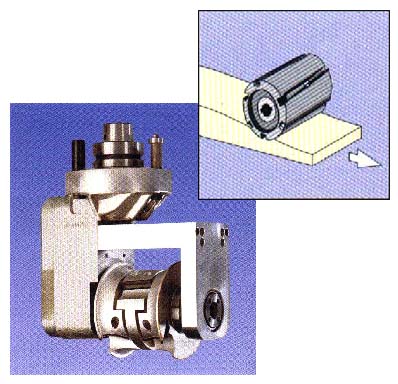

Рис. 3. Фрезерный агрегат с передаточным механизмом
