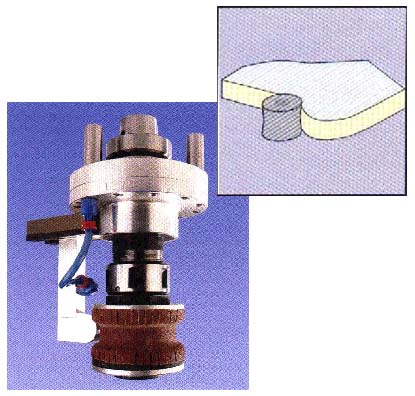

Узел установки шлифовальных дисков (см. ниже рис. 1)
Для шлифовальных работ преимущественно на кромках из массива или на плитах MDF. Шлифовальный инструмент устанавливается через зажимную цангу-DIN и постоянно очищается сжатым воздухом через обдувочное сопло.
№
Описание
7549
Шлифовальный агрегат с обдувочной форсункой. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе.
С цанговым зажимом для крепления инструмента, диаметр стержня 25 мм; макс. диаметр инструмента 158 мм. Вращающаяся головка поворачивается на 0°-360°. Подключение сжатого воздуха для обдувочного сопла. Обдувочное сопло может соответствовать профилю шлифовального круга. Необходим точный чертёж инструмента. Без шлифовального круга. Для одного инструмента. Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

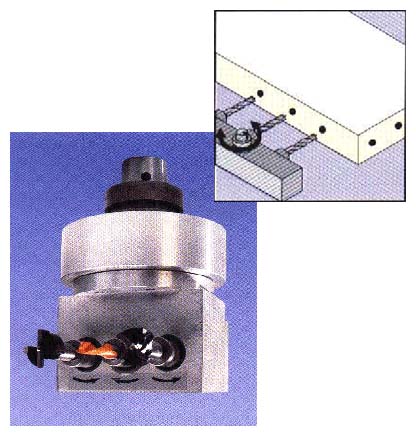

Горизонтальная сверлильная головка, 3 шпинделя (см. ниже рис. 2)
Поворачиваемая по оси «С» до 360°. Расстояние между сверлами составляет 32/20 мм.
№
Описание
7563/
7564
Горизонтальная сверлильная
головка 32/20 мм.
Располагается в механизме смены
инструмента для автоматической замены в
главном шпинделе.
Для горизонтального сверления. По
отдельности каждый шпиндель не
вызывается. Интервал между шпинделями
32/20 мм. Общая длина сверления 70 мм.
Размеры стержня 10 х 20 мм. С зажимной
плоскостью и установочным винтом.
Направление вращения вправо/влево. Без
инструмента. С возможностью
неограниченного поворота по оси «С».
Только в сочетании с интерфейсом
агрегата (ось «С») и главным шпинделем.

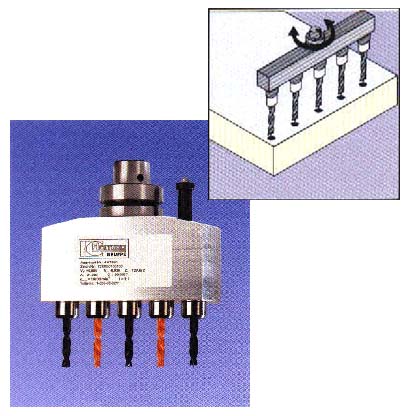

Вертикальная сверлильная головка (см. ниже рис. 3)
Для выполнения ряда отверстий под любым углом (по оси «С») с 5 или 7 шпинделями, с разным расстоянием между сверлами: 25, 30, 32 или 50 мм.
№
Описание
7557/
7561
Вертикальная 5/7 шпиндельная сверлильная головка 32/25 мм. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Для вертикального сверления. По отдельности каждый шпиндель не вызывается. Интервал между шпинделями 32/25 мм. Общая длина сверления 70 мм. Размеры стержня 10 х 20 мм. С зажимной плоскостью и установочным винтом. Направление вращения вправо/влево. Без инструмента. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

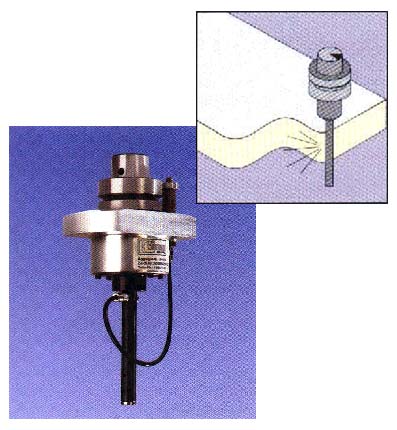

Обдувочное сопло (см. ниже рис. 4)
Для очистки отфрезерованных кромок от пыли и стружки.
№
Описание
7565
Форсунка для обдува края заготовок. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

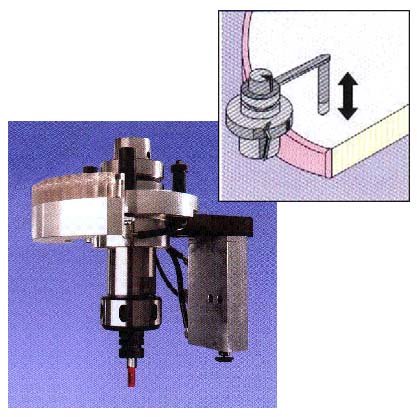

Вертикальный фрезерный агрегат с ощупыванием с помощью электроники (см. ниже рис. 5)
Для фрезерных работ на поверхности плиты, профилях и кромках. Вариабельность толщины заготовок и разные высоты зажимных устройств автоматически и постоянно компенсируются.
№
Описание
7571
Вертикальный фрезерный агрегат
с ощупыванием с помощью электроники.
Располагается в механизме смены
инструмента для автоматической замены в
главном шпинделе. Для вертикальных
фрезерных работ с электронным
ощупыванием на поверхности заготовки.
Корректировка по оси «Z» осуществляется
автоматически посредством определения
значения щупа. Щуп поворачивается по оси
«С» 0°-360°. Боковое расстояние от щупа до
оси фрезерного инструмента 50-120 мм.
Уровень высоты ощупывания к нижней
кромке зажимной цанги составляет 30 мм.
Точность ощупывания +/– 3 мм. Вес
инструмента макс. 3 кг. Радиус
инструмента макс. 120 мм. Зажим
инструмента через зажимную цангу,
диаметр 25 мм. Без инструмента. С
приспособлением обдувки щупа. Только в
сочетании с интерфейсом агрегата (ось «С»), интерфейсом для передачи электрики/электроники и главным шпинделем.

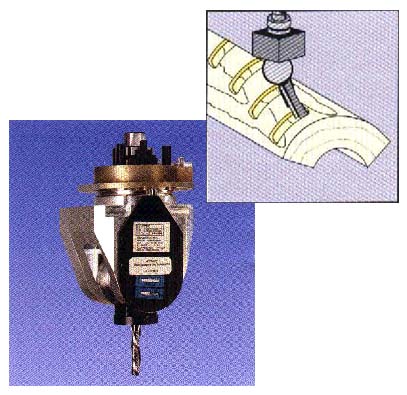

Наклоняемые с помощью двигателя обрабатывающие шпиндели (см. ниже рис. 6)
Для фрезерных работ и сверления под углом (5-осевая обработка).
№
Описание
7575
5-осевой агрегат. Располагается в устройстве Pick-Up для автоматической замены в главном шпинделе.
Применяется для фрезерных работ, сверления под углом и косых пропилов. Наклоняемая с помощью двигателя ось «А», поворачивается +/– 90°. Фланец для диска пилы диаметром 30 мм. 2 поводковых пальца диаметром 8 мм. Расстояние между крепёжными отверстиями 60 мм. Диаметр диска пилы макс. 150 мм с неограниченным диапазоном наклона при закрытой вакуумной насадке. Диаметр диска пилы 300×4 мм при открытой задней крышке насадки. Зажимная цанга Weldon D=16 мм для сверлильного инструмента или стержневых фрез с зубчатым зацеплением. Размер инструмента макс. 60 мм. Число оборотов макс. 9000 об/мин. Без инструмента. С возможностью неограниченного поворота по оси «С». Агрегат не предназначен для синхронной обработки. Только в сочетании с устройством Pick-Up 7461 или 7465, программным обеспечением, интерфейсом агрегата (ось «С»), интерфейсом для передачи электрики/электроники и главным шпинделем.

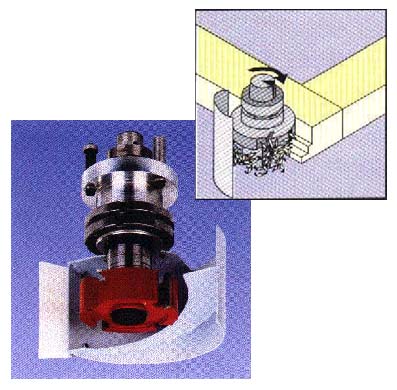

Фрезерная установка с направляющим механизмом для удаления стружки (см. ниже рис. 7)
С направляющей жестяной пластиной для оптимизации процесса удаления стружки. Управление пластиной для удаления стружки осуществляется по оси «С» .
№
Описание
7580
Зажим фрезы с направляющей для удаления стружки. Для закрепления фрезерного инструмента. Диаметр зажимной цанги 25 мм.
7581
Зажим фрезы D=20 с направляющей для удаления стружки. Для закрепления насадного фрезерного инструмента. Длина оправки 45.
7582
Зажим фрезы D=30 с направляющей для удаления стружки. Для закрепления насадного фрезерного инструмента. Длина оправки 45 или 80 мм.
7580/
7581/
7582
Направляющий лист для оптимизации удаления стружки при усиленном резании внешнего контура заготовки. Управление направляющей через ось С. Устанавливается на каждый инструмент. Диаметр занимаемого места в механизме смены инструмента 140 мм. Только в сочетании с интерфейсом агрегата (ось «С»).
