Фрезерно-сверлильные обрабатывающие центры универсальны по определению, поэтому очевидно их применение в различных областях деревообработки. Именно по этой причине необходимы различные варианты крепления заготовок. При этом на выбор заказчику предлагается четыре варианта:
AutoClamp;
Растровый стол;
Стол GA;
Консольный стол.

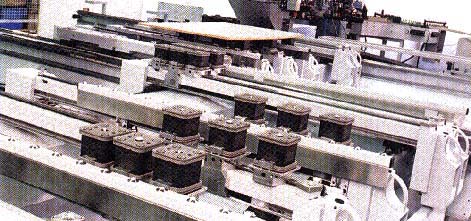

Полная автоматика: запатентованный консольный стол AutoClamp (см. ниже рис. 1). Новая разработка – консольный стол AutoClamp – позволяет автоматически оснастить стол, включая точное позиционирование зажимных элементов. Особым преимуществом в данном случае является замена оснастки рабочего стола во время смены заготовки, что сокращает время на подготовку и обеспечивает высокую производительность даже при штучном производстве. При изменении геометрии заготовок меняется и расположение присоски.

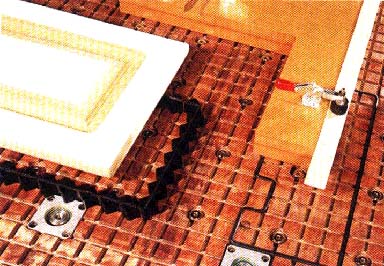

Экономичное решение: Растровый стол (см. ниже рис. 2). Этот тип стола позволяет точно и гибко конфигурировать площадь вакуума в соответствии с контурами заготовки. В варианте с уплотнительным шнуром заготовка прилегает всей поверхностью. В альтернативном варианте, со вставным модулем, заготовки закрепляются на высоте 20 мм над растровым столом таким образом, чтобы можно было обработать узкие кромки. Упорные «пальцы» (опция) дополнительно обеспечивают универсальное расположение заготовки на рабочем столе.

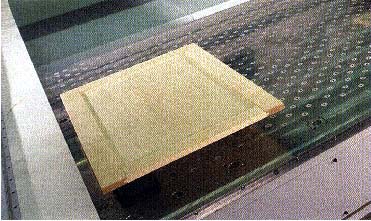

Универсальное решение: стол GA (см. ниже рис. 3). Стол GA имеет бесшланговую вакуумную систему с магнитными клапанами. Вакуум создаётся в два этапа и служит для присасывания вакуумных крепёжных элементов к столу GA, а заготовки к присоске. Каждая отдельная присоска может индивидуально позиционироваться на столе. Благодаря гладкой поверхности стола легко удаляются отходы. Разнообразие крепёжных элементов позволяет выполнять разные задачи. Стол GA – инновационная версия – эксклюзивное решение от фирмы «HOMAG».

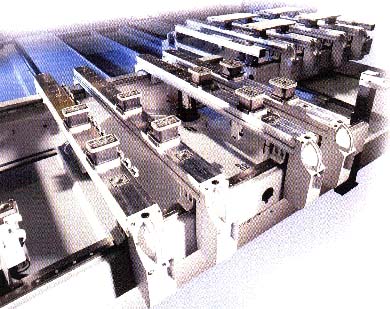

Консольный стол. Позволяет рационально выполнять работу. Все опоры для заготовок перенастраиваются с помощью рукоятки. Преимущества: бесшланговая вакуумная система для различного числа присосок. Точное фиксирование деталей на жёстких консолях обеспечивает высокую точность обработки. Консоли на концах фиксируются двумя направляющими каретками, что исключает заклинивание. В качестве опции поставляется транспортёр для автоматического удаления отходов.
Позиционирование заготовки (см. ниже рис. 4). Упорные «пальцы» являются очень экономичным стандартным решением для простого и быстрого позиционирования заготовок. Для подгонки зажимного устройства под каждый тип продукции мы предлагаем различные зажимные устройства, которые позиционируются с помощью потолочного лазерного устройства. В качестве опции поставляются потолочные лазерные устройства, которые дополнительно показывают контур заготовки.
