Применение регулируемых шпинделей с электронным контролем числа оборотов даёт следующие преимущества:
электронный контроль потребляемой мощности предохраняет шпиндель от повреждений негомогенными материалами (н-р: сучки в дереве);
минимальные колебания числа оборотов при пиковых нагрузках обеспечивают постоянную скорость реза и необходимое качество поверхности;
полный крутящий момент достигается уже при низкой скорости вращения (н-р: при шлифовке);
варьируемость числа оборотов шпинделя.
Возможность различного оснащения сверлильной головки.

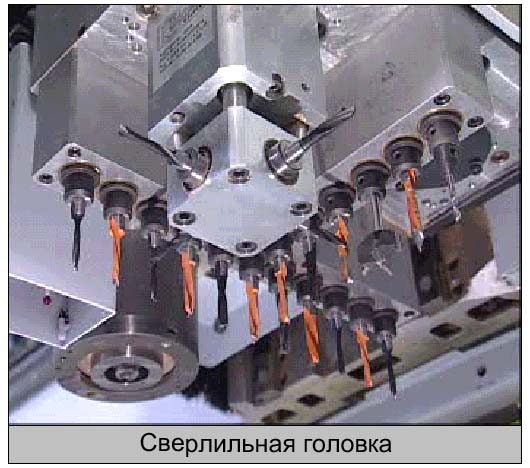

Модульная конструкция сверлильной головки включает в себя по выбору от 12 до 17 шпинделей. Благодаря двойной опоре, шпиндель выдерживает большие нагрузки. Кроме того, возможна установка одного или двух адаптерных агрегатов. Преимущества: можно применять большое количество инструментов без смены агрегата, возможно также расширение до 29 вертикальных сверлильных шпинделей.

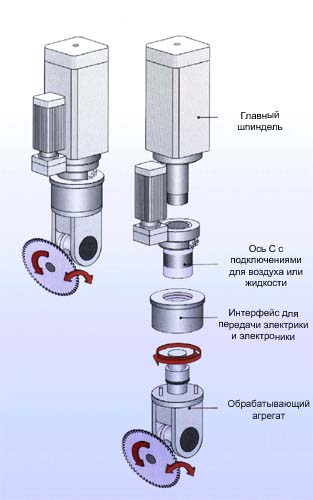

Гениальное техническое решение: ИНТЕРФЕЙС (см. ниже рис. 1).
Благодаря открытому четырёхмерному интерфейсу возможности агрегатной техники не имеют границ:
Передача энергии – посредством асинхронного трехфазного двигателя;
Ось «С» – поворот агрегатов вокруг своей оси до 360°;
Передача пневматики – например, для пускового управления агрегатами;
Электрическое/электронное подключение для передачи управляющих импульсов.

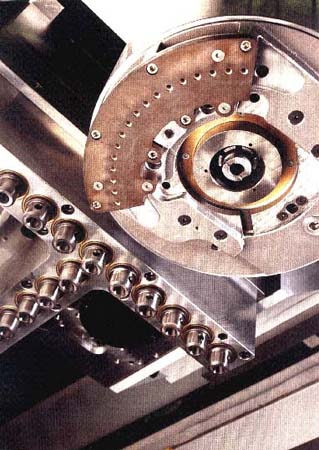

Смена всех агрегатов может осуществляться из магазина через интерфейс в главный шпиндель. Главный шпиндель оснащён всем самым лучшим, что может предложить современная техника:
гибридный подшипник (керамика) – меньше трение, увеличение срока службы в два раза, предельная точность;
высочайшая статическая и динамическая жёсткость, за счёт этого высокая точность смены и повторения;
нормированный интерфейс для установки инструмента HSK F63.
17 шпиндельная вертикальная сверлильная головка № 7407 (см. ниже рис. 2)
Описание: 1 мотор 4 кВт регулируемый по частоте. Число оборотов 4500/6500 или 7500 об./мин. выбирается по программе. Для вертикального сверления, высота установки 50 мм. 17 сверлильных шпинделей для диаметра инструмента макс. 35 мм. Каждый шпиндель вызывается по отдельности. 11 шпинделей по оси Х, 7 шпинделей по оси Y. Т-образное расположение шпинделей. Шаг шпинделей 32 мм. Общая длина сверла 70 мм. Диаметр стержня 10 х 20 мм. С зажимной плоскостью и установочным винтом. Направление вращения: правое - левое попеременно. Без инструмента. Подготовлен для монтажа макс. 2 дополнительных адаптерных агрегатов. Сверлильная головка устанавливается таким образом, чтобы 11 шпинделей стояли в ряду для оси Х.
