Облицовывание 360° встык, для прямых кромок с прямым нанесением клея. Узел плавления и ёмкость для гранулята, прижимной и запрессовывающий ролик. Коротковолновый излучатель для нагрева толстых кромок.
№
Описание
7616
Склеивающий агрегат 360° для Optimat для склеивания 360° встык. Располагается в устройстве Pick-Up для автоматической замены в главном шпинделе. Устройство плавления с емкостью для гранулята для автоматической догрузки клея в нерабочей позиции. 1 прижимной ролик диаметр 50 мм для предварительного прессования,1 ролик для запрессовки диаметр 35 мм. Встроенный коротковолновый излучатель для разогрева толстых кромок. Управление через ЧПУ-программу. Параметры агрегата*. Использование только с управляемой вытяжкой - по сторонам должна быть установлена заслонка для вытяжки. Склеивание встык возможно либо на прямом участке либо на изгибах, нельзя выполнять на углах. Прямая участок мин. 250 мм. Радиус мин. 300 мм. Только в сочетании с устройством Pick-Up 7611 (у BAZ31 передвигается вместе, у BAZ41 - внешний); интерфейсом агрегата (ось «С»), интерфейсом для передачи электрики/электроники и главным шпинделем.
Агрегат для облицовывания Т-образной кромки 360° (см. ниже рис. 2)
Для автоматической вставки симметричных Т-образных кромок в предварительно выфрезерованный паз. Агрегат поворачивается по оси «С».
№
Описание
7581
Агрегат для облицовывания Т-образной кромки 360°. Заменяется в главном шпинделе 12 КВт из места Pick-Up или самостоятельно располагается в дополнительном шпинделе /V/. Для автоматической вставки симметричных Т-образных кромок с одним выступом в предварительно выфрезерованный паз. Для склеивания 360° встык. С возможностью неограниченного поворота по оси «С». 1 прижимной ролик диаметр 75 мм для предварительного прессования,1 ролик для запрессовки диаметр 40 мм. Параметры агрегата*. Ручная загрузка кромки также как ленточного материала обслуживающим персоналом. Загрузка материала требует остановки подачи. Возможна опция – роликовый магазин со станцией предварительной торцовки 7685. В варианте с главным шпинделем только в сочетании с: устройством Pick-Up 7610; интерфейсом агрегата (ось «С»), интерфейсом для передачи электрики/ электроники; в варианте с дополнительным шпинделем /V/ только в сочетании с осью «Z» 7602.
Агрегат для накатывания отделочной плёнки с финиш-эффектом 360° (см. ниже рис. 3)
Для накатывания плёнки на предназначенный для этого рабочий материал, например, MDF. Предназначен для прямых или симметричных, лёгких закруглённых профилей. Поворачивается по оси «С» на 360°.
№
Описание
7590
Агрегат для накатывания отделочной плёнки с финиш-эффектом 360°. Заменяется в главном шпинделе 12 КВт из места Pick-Up или самостоятельно располагается в дополнительном шпинделе /V/. Для накатывания особой структурной плёнки на предназначенный для этого рабочий материал, например, MDF, на заготовку 360°. Для прямых профилей или симметричных бочкообразных с глубиной профиля до 3 мм. С намоткой и размоткой. Интегрированное электронное согласованное устройство подогрева для нагрева накатывающего ролика. Без накатывающего ролика. С возможностью неограниченного поворота по оси «С». Параметры агрегата*. В варианте с главным шпинделем только в сочетании с: устройством Pick-Up 7610; интерфейсом агрегата (ось «С»), интерфейсом для передачи электрики/электроники, накатывающим роликом 7693; в варианте с дополнительным шпинделем /V/ только в сочетании с: осью «Z» 7602 и накатывающим роликом 7693.
Агрегат для снятия свесов (см. ниже рис. 4)
С ощупыванием с трёх сторон, для компенсации вариабельности толщины заготовок и кромок. Ощупывание сверху, снизу или по бокам. Давление прижима действует под прямым углом к контуру заготовки. Число оборотов макс. до 12 000 об/мин.
№
Описание
7701
Агрегат для фрезерования свесов. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Одновременная обработка сверху и снизу. С приспособлением для быстро смены инструмента, без инструмента. Радиус канта макс.R=12 мм. Ощупывание сверху, снизу и сбоку для компенсации допуска в размерах заготовки и кромочного материала. Мин. внешний радиус около R=5 мм при угле 90°; мин. внутренний радиус около R=30 мм при угле 90° градусов (данные зависят от материала кромки). С возможностью неограниченного поворота по оси «С», благодаря чему обеспечивается постоянное усилие прижима перпендикулярно к контуру заготовки. Число оборотов макс. 12000 об./мин. Толщина заготовки макс. 50 мм; мин. свес заготовки около 35 мм. Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.
Устройство зачистки (см. ниже рис. 5)
С ощупыванием с трёх сторон, для компенсации вариабельности толщины заготовок и кромок. Давление прижима действует под прямым углом к контуру заготовки. Для зачистки клеевых швов и профилей.
№
Описание
7733
Устройство для зачистки профиля. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Для окончательной обработки фасок и радиусов, предварительно отфрезерованной кромки из ПВХ. 3-х стороннее ощупывание для компенсации допуска в размерах заготовки и материала кромки. Мин. внутренний радиус около R=50 мм. С возможностью неограниченного поворота по оси «С». Без инструмента. Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.
Комбинированный агрегат для снятия свесов с устройством зачистки (см. ниже рис. 6)
№
Описание
7703
Комбинированный агрегат: фрезерование свесов/циклевание. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Одновременная обработка сверху и снизу. Сторона 1 предназначена для фрезерования свесов; сторона 2 – для циклевания предварительно фрезерованной кромки. Без инструмента. Ощупывание сверху, снизу и сбоку для компенсации допуска в размерах заготовки и кромочного материала. Мин. внешний радиус около R=5 мм при угле 90°. Мин. внутренний радиус около R=30 мм при угле 90° (данные зависят от материала кромки). Толщина материала кромки макс. 4 мм. С возможностью неограниченного поворота по оси «С», благодаря чему обеспечивается постоянное усилие прижима перпендикулярно к контуру заготовки. Число оборотов макс. 12000 об./мин. Толщина заготовки макс. 60 мм; мин. свес заготовки около 25 мм. Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.
Комбинированное устройство зачистки для профилей и клеевых швов (см. ниже рис. 7)
Обработка радиусов предварительно отфрезерованных ПВХ-кромок сверху и снизу, устранение остатков клеев в зоне клеевых швов. Поворачивается по оси «С» на 360°.
№
Описание
7744
Комбинированное устройство зачистки для профилей и клеевых швов. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе. Одновременная обработка сверху и снизу. Сторона 1 предназначена для окончательной обработки радиусов кромки ПВХ с предварительным фрезерованием; сторона 2 – для удаления остатков клея в области клеевого шва Без инструмента. Ощупывание сверху, снизу и сбоку для компенсации допуска в размерах заготовки и кромочного материала. Мин. внешний радиус около R=5 мм при угле 90°. Мин. внутренний радиус около R=30 мм при угле 90° (данные зависят от материала кромки). Толщина материала кромки макс. 4 мм. С возможностью неограниченного поворота по оси «С», благодаря чему обеспечивается постоянное усилие прижима перпендикулярно к контуру заготовки. Толщина заготовки макс. 60 мм; мин. свес заготовки около 35 мм. Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.
Горизонтальный фрезерный агрегат, с ощупыванием (см. ниже рис. 8)
Фрезерный шпиндель для снятия свесов приклеенных поперечных кромок на профиле «софт-» или «постформинг» (обкатка углов).
№
Описание
7751
Горизонтальный фрезерный агрегат. Располагается в механизме смены инструмента для автоматической замены в главном шпинделе.
Шпиндель с ощупывающим роликом для фрезерования свесов приклеенной кромки на профиле «софт-» или «постформинг». Диаметр зажимного патрона Weldon 12 мм. С цилиндрическим инструментом длина реза 20 мм. Число оборотов макс. 12000 об./мин. С возможностью неограниченного поворота по оси «С». Только в сочетании с интерфейсом агрегата (ось «С») и главным шпинделем.

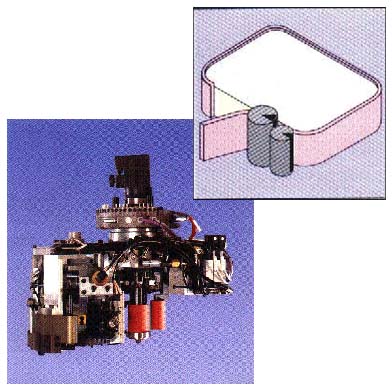

Рис. 1. Облицовочный агрегат 360°

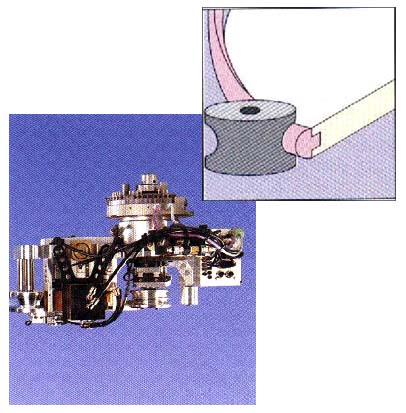

Рис. 2. Агрегат для облицовывания Т-образной кромки 360°

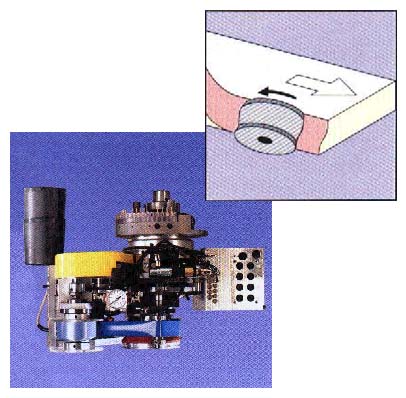

Рис. 3. Агрегат для накатывания отделочной плёнки с финиш-эффектом 360°

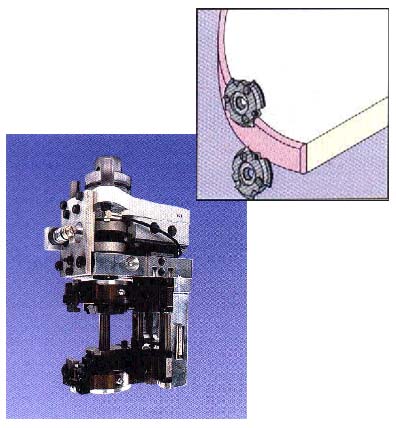

Рис. 4. Агрегат для снятия свесов

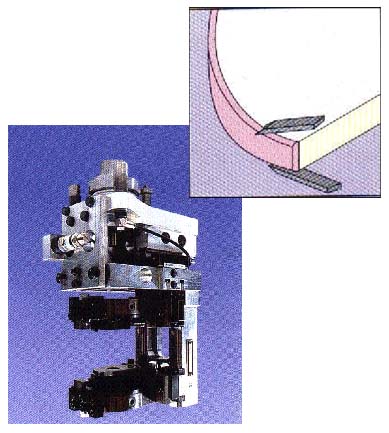

Рис. 5. Устройство зачистки

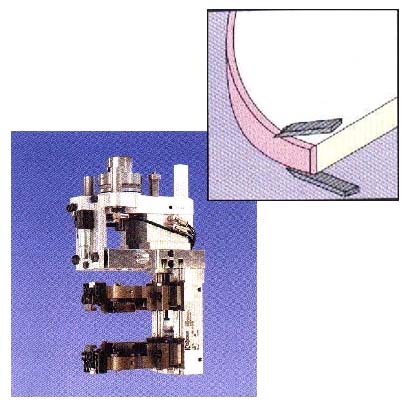

Рис. 6. Комбинированный агрегат для снятия свесов с устройством зачистки

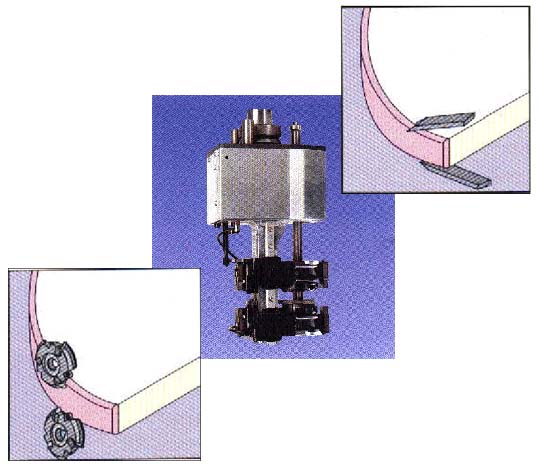

Рис. 7. Комбинированное устройство зачистки для профилей и клеевых швов

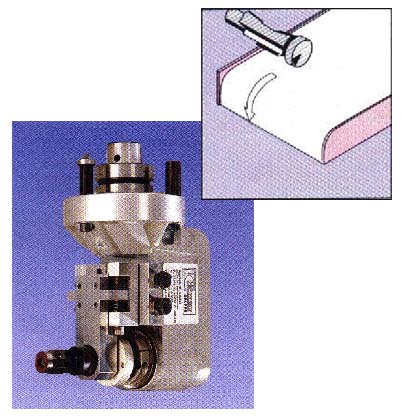

Рис. 8. Горизонтальный фрезерный агрегат с ощупыванием
