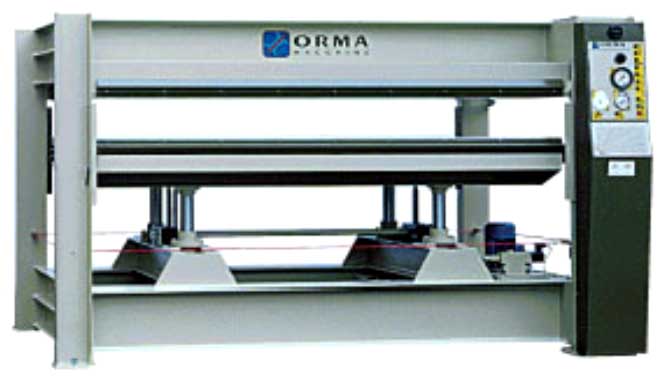

Прессы ORMA NPC являются результатом постоянного изучения и исследования в области многофункциональных и надёжных станков.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
размер плиты
2500x1300 мм
цилиндры
4 шт x 70 мм
совокупная сила
60 тонн
давление
1,85 кг/кв.см
ход
400 / 650 мм
двигатель
2 кВт
мощность бойлера
≈ 15 кВт
размеры
3100 x 1550 x 1750 мм
размер в упаковке
3300 x 1750 x 2200 мм
вес
3050 кг
Рама пресса целиком выполнена из сваренных и обработанных на станках стальных балок. Пресс комплектуется помпой, электрическим бойлером, резервуаром, системой соединительных трубопроводов и термическим маслом.
Гидравлическая система
Толщина хромированных гидравлических цилиндров обеспечивает качественное движение и долгий срок службы, как уплотнительных прокладок, так и самого поршня. Все цилиндры надёжно прикреплены к несущей конструкции, но в то же время их можно легко удалить во время сервисных работ. Агрегат гидравлического помпы высокой надёжности с двойной системой нагнетания: одна с низким давлением для плит с системой быстрого закрывания и автоматического закупоривания и другая система, при которой оператор может при помощи манометра вручную установить давление в пределах допустимых значений. Двигатель гидравлической системы опускается в ванну с маслом для охлаждения и понижения шума, которые позволяют в дальнейшем избежать возможных поломок.
Электрическая система
Общий распределительный щиток, на котором оператор может установить и использовать все функции пресса. В стандартном оснащении все прессы оснащены автоматическим устройством восстановления давления. Благодаря этому, всегда можно сохранять одинаковое давление, даже когда обрабатываемая плита под воздействием давления уменьшиться по толщине. Распределительный щиток смонтирован на дверце с петлями (открывается на 180) так, что все сервисные работы могут легко выполняться. Все прессы укомплектованы электрической системой для автоматического открывания плит. Открывание выполняется при помощи нажатия кнопки, которая размещена на распределительном щитке (опция: автоматическое открывания плит, таймером). Электрический распределительный щиток изготовлен в соответствие с нормами СЕ, при низком рабочем напряжении. На всех прессах NPC в стандартной компоновке, присутствует аварийный кабель безопасности, при помощи которого можно остановить или блокировать прижимные плиты с любой стороны пресса.
Механические элементы
Все прессы NPC содержат надёжную систему контроля движения плит: 2 группы зубчатых реек по толщине плит и 2 группы по длине, все соединены между собой, торсионными валами, которые обеспечивают идеальное перемещение плит. Количество боковых направляющих 4, которые размещены на 4 внутренних опорах пресса. Это обеспечивает точное перемещение плит во время или их открывания или закрывания. Плоскопараллельность прижимных плит гарантирует точность, с которой обработаны балки. На самом деле, обе плиты сделаны из балок, которые сварены между собой и после отфрезерованы и отшлифованы.
В стандартном комплекте поставки тип нагревательной плиты - плита сборной комбинированной конструкции:
макс. температура до 110 С
рабочее давление 3 - 4 кг/см2
давление теплоносителя 0,5 атм.
Элементы сборной плиты:
A - алюминиевое покрытие для отделки поверхности соприкосновения и для улучшения теплообмена
B - плоская шлифованная стальная плита
C - змеевик трубопровода для циркуляции теплоносителя (термического масла
D - усиление стенок трубопроводов
E - плоская шлифованная стальная плита (только для промежуточных плит)
F - изолирующий материал
Альтернативные варианты нагревательных плит:
Плита сборной стальной конструкции
макс. температура до 150 С
рабочее давление 8 - 10 кг/см2
давление теплоносителя 2 атм.
Плита сделана из двух стальных плит значительной толщины, между которыми сварная стальная конструкция высокой жёсткости, образующая контур циркуляции теплоносителя (термического масла). Поверхность соприкосновения шлифованная и по запросу может быть покрыта алюминиевой плитой или жаропрочным нейлоном; возможно также покрытие и последующая обработка по заказу для специфических изделий.
Высверленная стальная плита
макс. температура до 250 С
рабочее давление 30 - 80 кг/см2
давление теплоносителя 10 атм.
Плита сделана из стальной плиты значительной толщины, в которой высверлены вдоль для циркуляции теплоносителя (термического масла). Поверхность соприкосновения шлифованная и по запросу может быть покрыта алюминиевой плитой или жаропрочным нейлоном; возможно также покрытие и последующая обработка по заказу для специфических изделий.
Электрическая плита
макс. температура до 120 С
рабочее давление 5 кг/см2
Плита сделаны из 9 мм алюминиевой плиты с нагревательными элементами внутри на армированной подложке трубчатой структуры.
