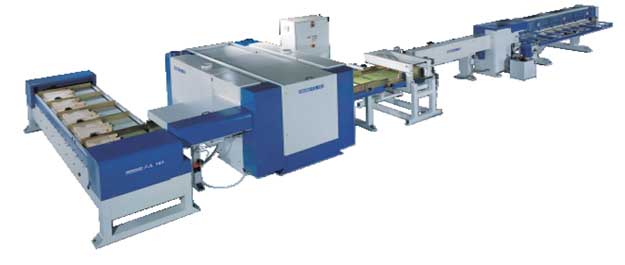

Состоит из двух противоположных шипорезных станков, каждый из которых состоит из торцовочного узла и фрезерного агрегата с вертикальным расположением шпинделя. Система ленточных транспортёров обеспечивает поступательное движение каждой пачки заготовок через все технологические операции обработки со скоростью 5 пачек в минуту. Скорость подачи каретки с заготовками во время нарезки шипов плавно регулируется с помощью частотного преобразователя. На выходе шипорезного узла клей, находящийся в резервуаре под давлением, подается на гребенку для нанесения на торцевую часть пачки, предварительно обработанную фрезерным агрегатом. Имееется система электронного контроля количества подаваемого клея (электронный дозатор). Кроме того, клеенаносящий станок снабжен системой быстрой очистки контура.
Технические характеристики
Размеры заготовок
Параметр / предел
длина
толщина
ширина
мин.
150 мм
15 мм
30 мм
макс.
1000 мм
80 мм
150 мм
ширина подающей ленты
750 мм
скорость подающей ленты
60 м/мин
двигатель фрезеровочного станка
15 кВт х 2
диаметр вала двигателя
50 мм
двигатели торцовочной пилы
7,5 кВт х 2
РАЗГРУЗОЧНЫЙ ТРАНСПОРТЁР И СБРАСЫВАТЕЛЬ
После фрезерования, вся пачка переходит на автоматический сбрасыватель, который по одной перегружает заготовки на выравнивающий транспортёр. Щёточный механизм опрокидывания при горизонтальной обработке материала не используется. Система, действующая на основе пониженного давления, обеспечивает быструю и правильную перегрузку материала.
Технические характеристики
скорость разгрузочного транспортёра
60 м/мин
скорость механизма опрокидывания
60 м/мин
скорость опрокидывания
50-90 шт/мин
мощность двигателя щетки
0,18 кВт
мощность двигателя толкателя
0,55 кВт
мощность двигателя ленты
1,1 кВт
УЗЕЛ ВЫРАВНИВАНИЯ И ПРЕДВАРИТЕЛЬНОГО ПРЕССОВАНИЯ
Узел выравнивания выравнивает все заготовки перед подачей на предварительный пресс. Узел предварительного прессования снабжен 4 моторизированными валками с дифференцированной скоростью для предварительного сбора ламели.
Технические характеристики
скорость сбора
150 м/мин
скорость выравнивания
180 м/мин
УЗЕЛ ОБРЕЗКИ ПО ДЛИНЕ (ТОРЦОВКА В РАЗМЕР)
По достижении заданной длины, которая измеряется продольным счётчиком длины (энкодером), ламель обрезается. Для одного цикла прессования можно запрограммировать до 4 различных длин.
УЗЕЛ ОКОНЧАТЕЛЬНОГО ПРЕССОВАНИЯ С АВТОМАТИЧЕСКИМ ВЫТАЛКИВАТЕЛЕМ
После обрезки по длине ламель подается на гидравлический пресс для окончательного прессования, скорость которого может достигать 8 циклов в минуту. Боковые и вертикальные рейки давления обеспечивают правильную геометрию ламели.
Технические характеристики
макс. гидравлическое давление
12.000 кг
двигатель пресса
7,5 кВт
ОПЦИИ
автоматическое загрузочное устройство
Автоматический цикл устройства синхронизирован с рабочим циклом фрезерного узла. Загрузочное устройство подает на линию сразу целую пачку заготовок, что обеспечивает непрерывность цикла.
верхний подрезной агрегат
Верхние подрезные агрегаты, расположенные справа и слева, обеспечивают идеальное сращивание. Обязательно необходимы при горизонтальном сращивании.
нижний подрезной агрегат
Нижние подрезные агрегаты, расположенные справа и слева, обеспечивают идеальное сращивание. Обязательно необходимы при горизонтальном сращивании.
убирающийся контршаблон
Контршаблон помогает избежать сколов последней заготовки из пакета при фрезеровании.
Представляет собой клеенамазочное устройство с гребенкой и резервуаром под давлением объемом 10 л с автоматическим выпуском. Система магнитных датчиков определяет начало и конец нанесения клея.
регулируемая гребенка из нерж. стали
Высота гребенки макс. 150 мм – мин. 75 мм.
выравнивающий транспортёр (длина 8500 мм)
Позволяет полностью сформировать ламель длиной 9 м при непрерывной быстрой подаче со скоростью 8 циклов в минуту. Канал выравнивания может иметь длину 5.5 м – 8.5 м и 11 м, соответственно рекомендуемую для прессов 4.5 – 6 и 9 м.
ограничитель промежуточных размеров
Позволяет регулировать максимальную длину ламели на выходе из пресса.
