Станок фрезерный шпоно-пазовый с ручным приводом и горизонтальным фрезерованием MU 2-H HOFFMANN (Германия)
Станок предназначен для фрезерования одного горизонтального паза под "ласточку" Hoffmann в торце детали за один рабочий цикл. Станок имеет пневматический прижим заготовки и ручную подачу фрезы. Пазы фрезеруются под "ласточки" размеров W1, W2 и W3 (W4 - по дополнительному заказу). Применяется в производстве окон (угловые соединения створок и коробок).
Технические
характеристики
Частота вращения фрезы
33000 об./мин.
Диаметр хвостовика фрезы
6 мм
Ход фрезы/макс. длина паза
80 мм
Высота фрезерования паза (над
столом)
0-55
мм
Рабочий ход (длина паза)
0-250 мм
Макс. толщина заготовки
120 мм
Высота рабочего стола
270 мм
Габариты (длина/ширина/высота)
700/600/500мм;
Масса
36 кг
Электропитание
220 В / 50 Гц
Номинальная мощность
двигателя
1000 Вт
Давление воздуха
6 атм.
Дополнительно.

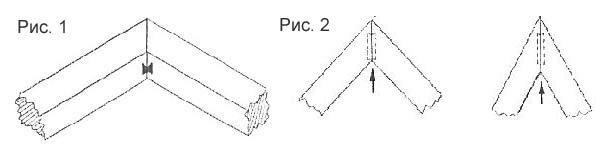

В зависимости от размеров детали устанавливается рабочий ход фрезы, определяющий длину паза. Высота паза на торце детали выставляется вручную по специальной шкале. Деталь, заусованная под углом 45 град., устанавливается по угловым упорам на рабочем столе станка. С помощью этого упора устанавливается положение паза на торце детали. Положение пневматического прижима регулируется так, чтобы зазор между нижней плоскостью прижима и заготовкой был бы не более 2-3 мм. Положение упоров и прижима регулируется вручную. Так выглядит угловое соединенгие с горизонтальным расположением "ласточки" (Рис. 1).
С помощью этого станка и специальных торцевых упоров можно соединять детали под любым другим углом (см. Рис. 2):
В стандартную поставку входит сборка оборудования, настройка, обучение эксплуатации и личная гарантия Самарского Центра по Продаже Станков на 1 год. При покупке оборудования на сумму более 10 000 EUR, доставка по европейской части России осуществляется бесплатно.
