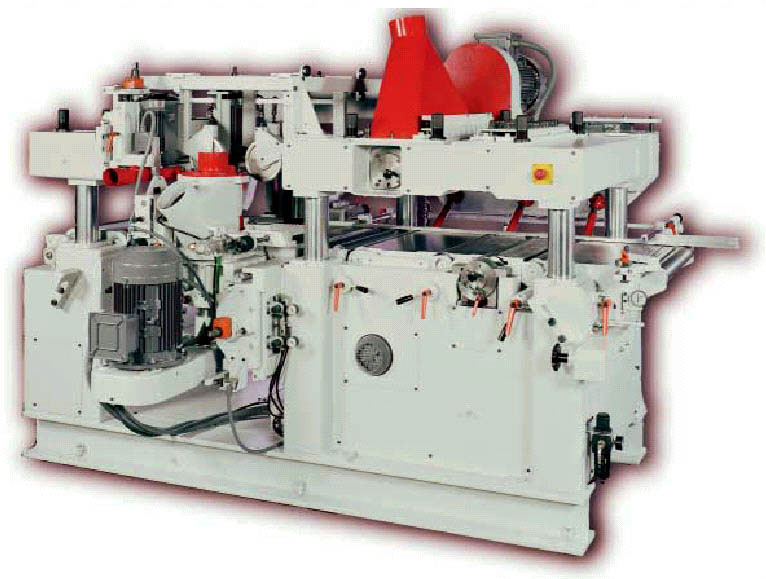

REX TIMBERMASTER U-41-W (A+D+FR+FL+AFV+AZG)

4-х-сторонний универсальный строгальный станок REX.
Серия TIMBERMASTER U - 41-W (A+D+FR+FL+AFV+AZG)

Максимальная комплектация и универсальность в применении:

ХАРАКТЕРИСТИКИ ЗАГОТОВОК
Максимальная ширина заготовки, мм	400
Минимальная ширина заготовки, мм	50
Максимальная высота заготовки, мм	300
Минимальная высота заготовки, мм	10

Максимальное снятие стружки зависит от мощности двигателей, от скорости подачи, а также от качества пиломатериалов.

Первый валец, встроенный в плиту стола, выполнен зубчатым и имеет систему пневматического прижатия.

Привод подающих вальцов осуществляется через карданный вал.

Система подачи имеет автоматическую замкнутую систему смазки и не требует дополнительного ухода (смазки).

Станок оснащен системами секционного прижима над нижним ножевым валом (A), и над верхним ножевым валом (D).

Нижний ножевой вал имеет высокоточную регулировку параллельности и высоты.

Сменная накладка рабочего стола.

Вертикальные шпиндели FR/FL имеют боковую регулировку. Левый шпиндель может переставляться независимо от правого. Возможна точная регулировка обоих шпинделей по высоте. Регулировка по высоте выводится на систему управления позиционирования с цифровой индикацией.

Верхнее прижимное устройство находится между вертикальными валами.

Схема: "плавающие" вертикальные шпиндели системы PSV

Параллельные плавающие вертикальные шпиндели системы PSV обеспечивают чистое строгание длинных деревянных заготовок, имеющих большие изгибы. Плавающие шпиндели повторяют изгибы заготовок и таким образом, обеспечивают экономичность обработки. Вертикальные агрегаты перемещаются по полнотелым цилиндрическим направляющим из твердо-закаленной стали. Пневматическое боковое давление на левом шпинделе обеспечивает прекрасное управление заготовками.

Вертикальные шпиндели могут переключаться в обычный режим работы с жесткой фиксацией.

Схема: снятие фаски - система AFV

Система AFV для снятия фаски с 4 сторон используется при производстве четырехкантного бруса – производится скашивание кромки. Верхние агрегаты для снятия фаски перемещаются с помощью системы подачи (AZG) по высоте и с помощью вертикальных шпинделей по ширине. Инструменты для нижней фаски находятся под строгальными головками левого и правого вертикального шпинделя.

Система подачи AZG, состоит из двух больших вальцов закрепленных с двух сторон. Регулировка по высоте производится синхронно с помощью двух подъемных стоек. Подающие вальцы имеют раздельную регулировку давления. На нижней стойке в плите стола имеются дополнительные приводные вальцы,  обеспечивающие оптимальный выход заготовок. Система подачи и строгальный станок закреплены на 2-х траверсах  и образуют единое целое.

Характеристики двигателей и системы аспирации

Двигатели с приводом		Мощность, кВт	Аспирационные патрубки	Производительность по аспирации, м3/час
Нижний шпиндель	A	11	1х 160 мм	2170 – 2540
Верхний шпиндель	D	15	1 х 160 мм	2170 – 2540
Правый шпиндель	FR	11	1 х 160 мм	2170 – 2540
Левый шпиндель	FL	11	1 х 160 мм	2170 – 2540
Устройство для снятия фаски справа	AFV	1,85	1 х 80 мм	550 – 640
Устройство для снятия фаски слева	AFV	1,85	1 х 80 мм	550 – 640
Регулировка размера по ширине FL	BS	0,25
Регулировка размера по высоте	HS	0,75
Подача	VS	3

Общая производительность системы аспирации составляет 9780-11440 м³/час.

Рекомендуемая скорость воздуха составляет 30-35 м/сек (замеряется непосредственно на вытяжном патрубке).

Электрическая установка отвечает стандартам ЕС. Отдельно стоящий распределительный шкаф, переключение звезда-треугольник, соединительный кабель между станком и распределительным шкафом, длиной 5м. Пульт управления включает: панель обслуживания с кнопочной клавиатурой, функциональными и числовыми показателями.

Рабочее напряжение: 400В, 50 Гц, 3-х фазное.

Управляющее напряжение: 230В.

Электрика для стандартного типа сети: TN-C, TN-S или TN-C-S.

Управление станком:

-    Электронная позиционная регулировка размеров толщины PST 116;

-    Числовая позиционная регулировка размеров ширины PST 116;

-    Электронная регулировка скорости подачи 5-30 м/мин.

В стоимость станка включены:

-    Вальцы подачи, приводимые в действие карданными валами (имеющие замкнутую систему смазки);

-    Опорно-направляющий ролик на столе подачи;

-    Пневматический боковой прижим заготовки на стороне подачи станка;

-    Один нижний валец с пневматическим прижимом;

-    Один верхний валец с пневматическим прижимом и электропневматическим выключателем для подъема и опускания. Обслуживается вручную, с пульта управления;

-    Два верхних вальца с пневматическим прижимом;

-    Вертикальные шпиндели 50 Ø х 300 мм с контроопорой;

-    Вертикальные шпиндели с системой «плавающие шпиндели»;

-    Устройство для снятия фаски, системы AFV;

-    Система подачи, (AZG 2+2 вальцы подачи);

-    Отдельно стоящие пульт управления и распределительный шкаф;

-    Числовая позиционная регулировка размеров толщины и ширины;

-    Регулировка подачи с пульта управления;

-    Автоматический тормозной механизм для торможения рабочих вальцов.

Оснащение инструментом:

-     две горизонтальные фрезы Ø140 х 410мм / Z=4;

-     две строгальные головки с цилиндрическим отверстием Ø 160 х 50 х 310мм / Z=4, подходят для правого и левого строгального шпинделя, с фрезой для снятия фаски, установлена снизу Z=4, 45º

Упор – прочная направляющая линейка справа сбоку (сторона обслуживания слева).

Стандартное оснащение:

-         1 комплект инструментов для обслуживания;

-         1 план фундамента и вытяжки;

     1 руководство по эксплуатации.

* В стоимость оборудования входит доставка в радиусе 1000 км от города Самара, сборка оборудования, настройка, обучение эксплуатации и личная гарантия Самарского Центра по Продаже Станков Сроком на 1 год от момента наладки.
