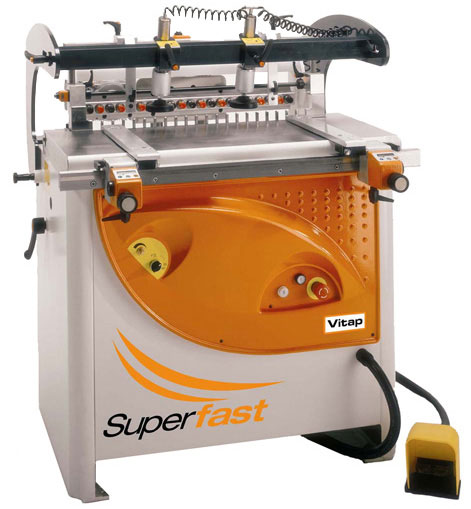

Многофункциональные сверлильно-присадочные станки Vitap серии SUPERFAST
Станки предназначены для сверления всех необходимых технологических отверстий в мебельных заготовках. В сравнении со станками серии ALFA и аналогичными моделями других производителей характеризуются простой, быстрой и высокопрецизионной установкой пользовательских размеров за счет наличия цифровых электронных индикаторов. Поскольку стоимость станка за cчет этого возрастает в сравнении с серией ALFA примерно в полтора раза, целесообразно использовать станки серии SUPERFAST там, где требуется сократить продолжительность рабочего времени. В начале 2004 года серия SUPERFAST была существенно изменена и дополнена. В зависимости от типа, станки оснащаются сверлильной группой на 21, 27 или 35 шпинделей с одним электродвигателем 1.84 кВт.
Возможность сверления в пласти и торце детали, сверление под углом;
Прижим детали двумя пневмприжимами;
Боковые и фронтальные упоры, настраиваемые с помощью
цифровых индикаторов;
Управление рабочими операциями с помощью педали;
Передвижная упорная линейка с мм-шкалой, L=3000 мм (состоит из 2-х частей, 1500мм+1500мм);
Четыре передвижных откидных упора;
Глубина сверления в диапазоне от 0 до 70 мм за счет 6-ти -позиционной револьверной головки
Автоматическое уменьшение глубины сверления на 10 мм при переходе сверлильной группы в вертикальное положение (сверление в пласти);

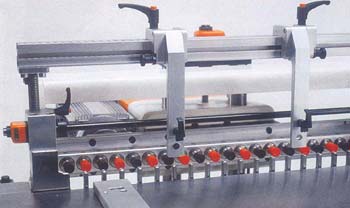

Боковые упоры для выравнивания заготовки влево-вправо оснащены электронными цифровыми индикаторами
(позиционирование по магнитной полосе)
Фронтальные упоры с точной настройкой, используются при сверлении в пласти
Настраиваемая 6-позиционная головка револьверного типа позволяет быстро выставить требуемую глубину сверления. Такая конструкция практически не имеет аналогов у других производителей.
При переводе сверлильной группы из вертикального положения в горизонтальное (торцевое сверление) происходит автоматическое увеличение глубины сверления на 10 мм. Это –
эксклюзивное свойство станков Vitap.
БАЗОВАЯ
КОМПЛЕКТАЦИЯ
Сверлильная группа 21/27/35 шпинделей
пневматический цилиндр для вертикального и горизонтального позиционирования сверлильной группы (45°)
Боковые упоры с быстрой электронной цифровой установкой
Фронтальные упоры с быстрой механической цифровой установкой для сверления в торцах заготовки
Пневматический наклон сверлильной группы
2 безопасных пневмоприжима
Регулирование высоты сверления посредством механического цифрового устройства
Регулирование хода сверлильной группы посредством 6 местного барабана (0-80 мм)
управление с контрольной панели скоростью работы сверлильной группы
Двигатель1.84 кВт
Пуск \ Остановка работы ножным приводом
Алюминиевая линейка (двухкомпонентная, 1500 мм + 1500 мм) с 4 упорами
Комплект инструментов для обслуживания станка
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Модель
SUPERFAST 21
SUPERFAST 27
SUPERFAST 35
Количество
шпинделей, шт.
21
27
35
Межцентровое
расстояние шпинделей, мм
32
Межцентровое
расстояние между первым и последним
шпинделем, мм
640
832
1088
Наклон
многошпиндельной головки
0°/45°/90°
Максимальная
глубина сверления, мм
70
Размер
рабочего стола, мм
860 x 500
1056 x 500
1454 x 590
Макс. ширина заготовки (длина
неограниченна), мм
800
992
1308
Мощность электродвигателя, кВт
1.84
Частота вращения шпинделей, об/мин
2800
Потребляемая
электрическая мощность, кВт
1,6
1,6
3,2
Потребность
пневматической системы, мин. атм.
6-8
Габариты
станка, мм
950x800x1140
1142x800x1140
1590x 860x1140
Вес станка, кг
264
288
386
В стандартную поставку входит сборка оборудования, настройка, обучение эксплуатации и личная гарантия Самарского Центра по Продаже Станков на 1 год. При покупке оборудования на сумму более 10 000 EUR, доставка по европейской части России осуществляется бесплатно.
Боковые упоры для выравнивания заготовки влево-вправо оснащены электронными цифровыми индикаторами
(позиционирование по магнитной полосе)
Фронтальные упоры с точной настройкой, используются при сверлении в пласти
