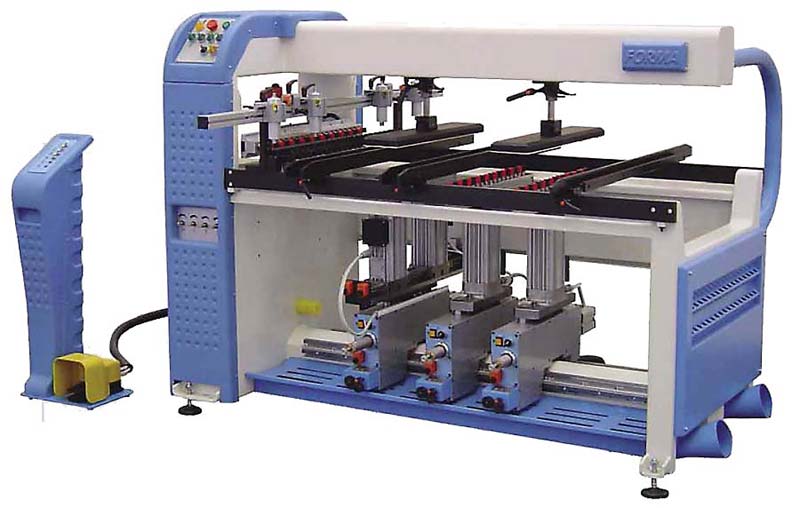

Полуавтоматические сверлильные станки Vitap серии 85LCD и 120LCD(Италия)
Станки предназначены для сверления всех необходимых технологических монтажных отверстий в мебельных деталях. Режим сверления - полуавтоматический, одновременно или последовательно по горизонтали (слева направо, 1 сверлильная группа) и по вертикали (снизу вверх, 1-4 группы).
В начале 2004 года кампания Vitap представила новый модельный ряд станков, среди которых особый интерес для небольших и средних предприятий представляют новые станки серии Forma LCD.
От традиционных Forma63/Forma63H их отличает наличие магнитной ленты, по которой с помощью специальных электронных индикаторов производится позиционирование вертикальных консолей. Кроме того, конструкция самих консолей претерпела значительные изменения. В результате стала возможной установка на одну консоль до 2 поворотных сверлильных групп. Ранее такой функционал был доступен только на дорогих проходных станках серии Sigma этой же фирмы.
Это привело к удорожанию стоимости оборудования примерно на 10-15%, но выигрыш в скорости настройки станка с успехом компенсировал такую разницу.
Модели FORMA 85LCD и FORMA 120LCD отличаются только шириной рабочего стола: 850 мм для 85LCD и 1200 мм для 120LCD.
Основные особенности и преимущества станков:
Горизонтальная сверлильная группа на 21 шпиндель
Возможность сверления в пласти и торце детали
Переключатель синхронного (одновременного) и последовательного (вертикальное, затем горизонтальное) циклов сверления
Прижим детали двумя пневмоприжимами
Боковые упоры, настраиваемые с помощью метрической шкалы и нониуса
Управление рабочими операциями с помощью педали и панели управления
Вертикальные (нижние) сверлильные группы в базовую комплектацию не входят: их количество и комплектация заказываются отдельно в зависимости от требований производства
Направляющая вертикальных консолей выполнена в виде призматического монорельса, что вкупе со специальной магнитной лентой обеспечивает прецизионную установку консолей.
Вертикальная консоль имеет цифровые индикаторы своего положения и глубины сверления. Гидродинамический тормоз (выделено) применяется при сквозном сверлении ламинированных поверхностей.
Горизонтальная группа имеет 21 шпиндель и регулируется по высоте и глубине сверления
Микрометрический упор для прецизионного выравнивания заготовки слева и справа (опция)
На вертикальную консоль могут устанавливаться 2 поворотные сверлильные группы, с 9 или 11 шпинделями каждая. Количество и конфигурация консолей определяются требованиями заказчика.
варианты комплектации станков сверлильными группами (приведено только для образца и не являются всеми возможными)
устройство для сбора пыли и стружки предусматривает подключение к аспирационной системе
Технические
характеристики
Количество шпинделей горизонтальной группы, шт.
21
Мощность электродвигателя горизонтальной группы, кВт
1.84
Максимальная толщина заготовки, мм
80
Максимальная глубина сверления, мм
70
Частота вращения шпинделей, об/мин
2800
Минимальное расстояние между вертикальными головками, мм
96
Максимальное расстояние между вертикальными головками 85LCD/120LCD, мм
850 / 1200
Потребность пневматической системы, мин. атм.
6-8
Габариты станка 85LCD, мм
1800x1200x1400
Габариты станка 120LCD, мм
2150x1200x1400
Вес станка 85LCD / 120LCD, кг
598 / 625
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Рабочий стол шириной 850 мм для 85LCD и 1200 мм для 120LCD
1 горизонтальная сверлильная группа с 21 шпинделем, электродвигателем 1.84 кВт и возможностью регулировки по высоте посредством цифрового индикатора
Алюминиевая линейка 3000 мм с 4 пневматическими упорами
Синхронизируемое переключение цикла сверления
Выносной пульт управления с педалью и выключателями пневмоупоров
2 пневмоприжима (поворачиваемые в диапазоне 0-90 0)
Управление сверлильными группами , в том числе частотой вращения, с пульта управления
2 опорных балки рабочего стола
10 быстросъемных патронов
Комплект инструмента для обслуживания станка
Соответствие нормам безопасности CE
Дополнительное
оснащение
зав. № поставки
46503945
Вертикальная консоль в комплектации:
сверлильная группа 21 шпиндель, эл/двигатель 1.35
кВт
регулятор глубины сверления с цифровым
индикатором
система позиционирования консоли по направляющей с магнитной полосой и электронной индикацией
46503947
Вертикальная консоль в комплектации:
сверлильная группа 21 шпиндель, эл/двигатель 1.35
кВт
регулятор глубины сверления с цифровым
индикатором
пневматическая блокировка поворота сверлильной
группы
система позиционирования консоли по направляющей с магнитной полосой и электронной индикацией
46503946
Вертикальная консоль в комплектации:
2 перемещаемых по направляющей эл/двигателя по 1.1 кВт, приводы для поворотных сверлильных групп поз. 36503329 и 36503330
система поперечного перемещения и поворота сверлильных групп с
пневмоблокировкой положения селектором на фронтальной части
консоли
регулятор глубины сверления с цифровым
индикатором
система позиционирования консоли по направляющей с магнитной полосой и электронной индикацией
36503329
Поворотная сверлильная группа 9 шпинделей
36503330
Поворотная сверлильная группа 11 шпинделей
36501828
Гидродинамический тормоз
069332
Дополнительный правый упор на рабочем столе
069341
Дополнительный левый упор на рабочем столе
46502900
Дополнительный пневматический упор
46501404
Балка рабочего стола
03.36102670
Дополнительный пневмоприжим
46504043
Левый и правый пневмоупоры для прецизионной микрометрической установки заготовки
42103801
Устройство для сбора пыли и опилок (поддон + выход для аспирации)
В стандартную поставку входит сборка оборудования, настройка, обучение эксплуатации и личная гарантия Самарского Центра по Продаже Станков на 1 год. При покупке оборудования на сумму более 10 000 EUR, доставка по европейской части России осуществляется бесплатно.
