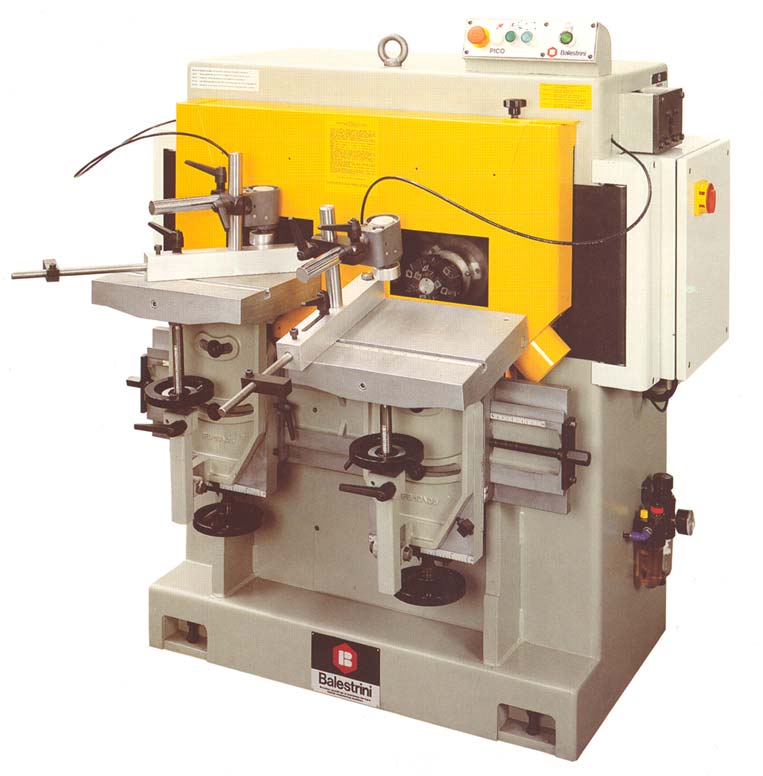

Автоматический станок для формирования круглого шипа Balestrini PICO (Италия)
Станок предназначен для формирования круглого (овального) шипа в горизонтальной, вертикальной и наклонной плоскостях при производстве деталей стульев, кроватей и других изделий из массива древесины. Шипорез PICO – итог развития революционного по своему времени станка, спроектированного и выпущенного на рынок кампанией Balestrini еще в 1959 году. Модель практически уникальна в своем функциональном и ценовом диапазоне, а его конструкция запатентована.
Заготовки фиксируются на неподвижных столах, и нарезание шипа
происходит путем перемещения самого инструмента.

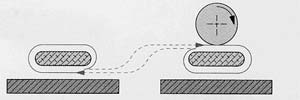

Основной механизм состоит из 2-х неподвижных столов и подвижной части с
инструментом, перемещаемым от одного стола к другому по специальному циклу,
приведенному на рисунке ниже.
Перемещение инструмента специально разработано кампанией Balestrini таким
образом, чтобы обеспечить высокую точность обработки и избежать любых возможных
сколов обрабатываемой поверхности. Такой результат достигается за счет вращения
фрезы постоянно в направлении внутренней стороны заготовки. Кроме того, из
рисунка видно, что инструмент никогда не проходит дважды над одним и тем же
местом: это экономит время и повышает точность работы.
Безопасность
Благодаря неподвижным столам стало возможным полностью закрыть рабочую зону
инструмента, оставив два небольших открытых участка для заготовки. Это не только
защищает оператора от случайных контактов с инструментом, но также повышает
звукоизоляцию оборудования и эффективность отвода древесной пыли.
Преимущества
Неподвижные столы и специальная траектория движения инструмента гарантируют
совершенное формирование шипа даже на очень длинных заготовках, поскольку
деревянная деталь никогда не перемещается в ходе обработки.
Фиксация рабочих столов позволяет оператору не опасаться столкнуться с подвижной
частью станка и обойтись без специальных приспособлений для удерживания длинных
заготовок (боковины кроватей, скамеек и т.д.)
Антискольный цикл выполняется всегда и гарантирует хорошее качество шипа без
увеличения времени обработки детали. Основные конкурентные модели других
производителей как раз теряют в качестве полученного шипа и производительности
за счет повторного прохождения инструмента над обработанной поверхностью.
Рабочие столы
Точность в значительной степени гарантирована
конструкцией рабочих столов. Все регулировки стола (поперечные, по
высоте и угла наклона) легко производятся регулировочными колесами либо
винтами одним и тем же гаечным ключом. (1) Все регуляторы снабжены
шкалой настройки и механической абсолютной точкой отсчета,
откалиброванной на заводе.
Остальные регулировки станка и прижимы снабжены удобными ручками.
Упор на столе используется при нарезании шипа под углами 0-450.
(2)
Фронтальный и задний упор (3) завершает набор средств для быстрого
позиционирования заготовки.
Два пневмоприжима (4), по одному на каждый стол, снабжены
антиповоротными упорами. Это предотвращает возможность столкновения с
оператором станка во время загрузки/выгрузки заготовки и обеспечивает
быструю регулировку самих прижимов.
Настройки для фрезерования шипа
Два цифровых индикатора настройки длины и толщины шипа
(5) расположены с задней части станка. Глубина нарезания шипа регулируется
определяется самим инструментом.
Наклон шипа в пределах 0-900 по его собственным осям
настраивается расфиксацией системы и ее поворотом на нужный угол при помощи
двух ручек (6). Станок оборудован механическими упорами (7) для быстрой
установки рабочей системы в положения 00 и 900.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Производительность станка, шипов в час
600/800
Максимальная ширина шипа, мм
100+толщина
Максимальная ширина шипа по запросу, опционально, мм
200+толщина
Максимальная толщина шипа, мм
30
Максимальная глубина шипа, мм
50
Угол фронтального наклона столов, град.
5° / -20°
Угол бокового наклона столов, град.
15°
Угол поворота упоров стола, град.
5° / 45°
Скорость вращения инструмента, об/мин
9000
Мощность двигателя инструмента, кВт
3
Мощность циклического двигателя, кВт
0,4
Габариты станка, мм
1250х1150х1300
Масса станка, кг
830
Стандартная поставка включает
сборку оборудования, настройку, обучение эксплуатации и личную гарантию Самарского Центра по Продаже Станков на 1 год. При покупке оборудования на сумму более 10 000
EUR, доставка по европейской части России осуществляется бесплатно.
