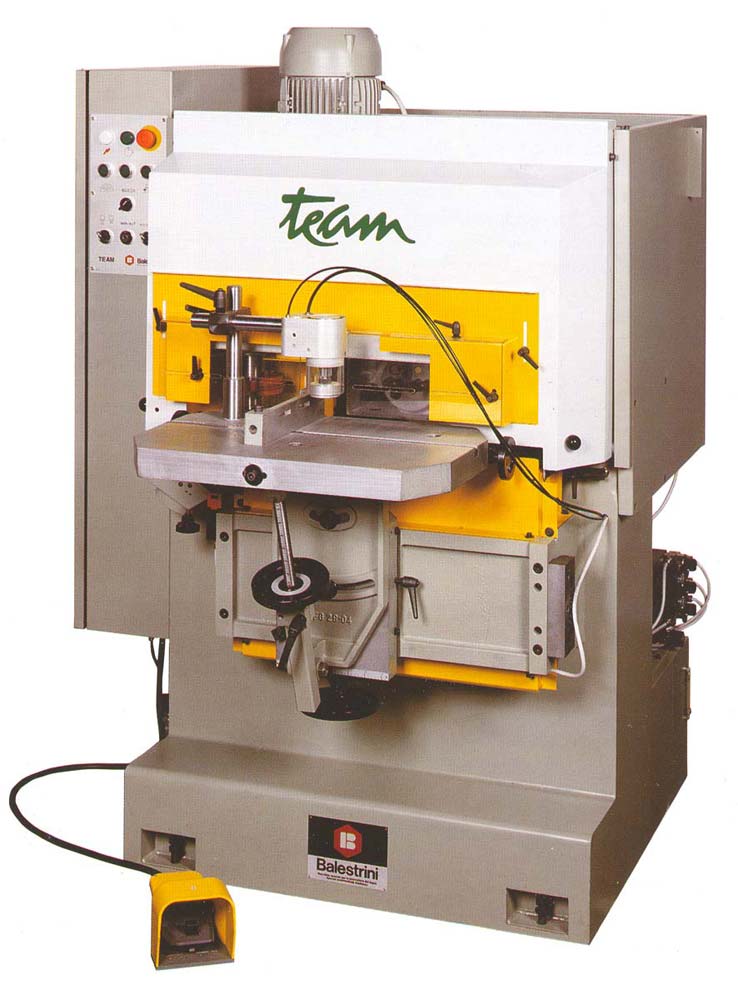

Станок предназначен для использования в широком диапазоне обработки деревянных деталей, в том числе сложной формы - столов, стульев и т.п. и позволяет производить торцовку, сверление и фрезерование заготовок при угле наклона до 450. Самый распространенный пример использования – выполнения операций для соединения деталей на шип/шпонку.
Конструктивные особенности и преимущества Team – единственная модель в своем роде, у которой обрабатываемая деталь
неподвижно и безопасно закрепляется на рабочем столе. Конструкция специально
разработана таким образом, чтобы обеспечить весьма высокую точность и
максимальную безопасность для оператора и окружающей среды. Рабочий стол
является регулируемым, с фронтальным и боковым наклоном.
Гидравлический механизм привода всех рабочих узлов гарантирует плавное
перемещение без вибраций и тем самым обеспечивает прецизионность обработки. Этим
станок выгодно отличается от большинства моделей других производителей с
пневматическим перемещением инструмента. Фиксация детали на неподвижно
закрепленном столе предотвращает ее вибрацию в цикле механической обработки.
Регулировки и настройки отдельных узлов станка производятся вручную.
Рис.1
Регулируемый упор рабочего стола
Рис. 2
Регулировки высоты и наклона рабочего стола
Торцовочная пила, узлы сверления и фрезерования являются
конструктивно независимыми друг от друга. Цикл работы станка задается
программируемым контроллером и позволяет производить необходимые операции в
любой последовательности.
Поперечная регулировка положения детали осуществляется перемещением упора (1) по
направляющим стола; прецизионная подстройка производится регуляторами по краям
упора. Угол поворота упора настраивается по градуированной шкале.
Сам стол снабжен 2 регуляторами продольного и поперечного наклона (2,3), для
обработки детали под сложными углами.
Торцовочная пила имеет диаметр 400 мм и заключена в защитный кожух,
обеспечивающий безопасное использование и звукозащиту. Ход пилы управляется
гидроцилиндром. Скорость резания регулируется гидроклапаном.
Сверлильный узел также имеет подачу, регулируемую гидроцилиндром. Стандартная
система подачи состоит из 2 фаз: 1) быстрое перемещение сверла к началу зоны
обработки, и 2) уменьшение скорости подачи при сверлении. Фаза 1 настраивается
на заводе, фаза 2 регулируется пневмоклапанном. Узел снабжен цифровым счетчиком
для настройки глубины сверления, и двумя механическими упорами для сверления под
00 и 900.

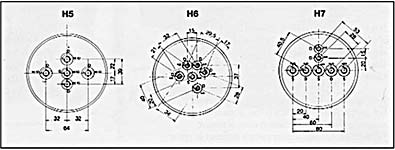

При заказе станка следует обратить внимание на вариант расположения шпинделей
сверлильного узла. Стандартные варианты приведены на рис. 3.
Закрепленный стол и заготовка на нем во-первых. исключают необходимость для
оператора уворачиваться от движущихся предметов. Во-вторых, становятся не нужны
сложные приспособления для обработки длинных деталей (скамеек, садовой мебели и
т.п.). В-третьих, при этом повышается КПД аспирационной системы и значительно
снижается уровень шумов.
Пильный диск и сверлильный блок заранее выбранной комплектации входят в
стандартный комплект поставки.
Специальный вариант комплектации (опция EXTRA) позволяет производить подачу
заготовок с боковой стороны (см. рис. 4)
Рис. 3 Варианты
комплектации сверлильного узла
Рис. 4. Опция
EXTRA
Безопасность
В соответствии с европейскими нормами безопасности станок оснащен следующими
элементами безопасности:
- Реле давления пневмосистемы, останавливает работу станка при недостаточном
давлении.
- Подвижные ограничители, исключают доступ в рабочую зону инструмента на время
цикла обработки.
- Аварийная кнопка останова на пульте управления станка.
- Автотормоз двигателей при отключении фрезерного и торцовочного узлов
(CE-нормы)
- Система защиты режущего инструмента (CE-нормы).
Станок оснащен системой энергосбережения, отключающей насос и любые узлы при
долгом простое.
Кроме того, имеется электромеханическая система защиты инструмента от
столкновений.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Торцовочный узел
Диаметр пилы, мм
400
Скорость вращения шпинделя, об/мин
3300
Мощность двигателя вращения шпинделя, кВт
2,2
Сверлильный узел
Стандартная конфигурация H5-H6-H7. Другие конфигурации по запросу
Скорость вращения шпинделя, об/мин
3000
Мощность двигателя вращения шпинделя, кВт
2,2
Максимальная глубина сверления, мм
80
Фрезерный узел
Посадочный диаметр вала, мм
30
Максимальный диаметр/высота фрезы, мм
160/120
Скорость вращения шпинделя, об/мин
8000
Мощность двигателя вращения шпинделя, кВт
4
Мощность гидравлического насоса, кВт
0,75
Фронтальный наклон рабочего стола
+5°/-30°
Боковой наклон рабочего стола
15°
Габариты станка, мм
1400х1300х1600
Масса станка, кг
900
Стандартная поставка включает
сборку оборудования, настройку, обучение эксплуатации и личную гарантию Самарского Центра по Продаже Станков на 1 год. При покупке оборудования на сумму более 10 000 EUR, доставка по европейской части России осуществляется бесплатно.
