![Расположение шпинделей 003](images/class/exclus/weinig/profi26-1.gif) Расположение
шпинделей 003
|
![Бесцепной карданный привод подачи](images/class/exclus/weinig/profi26-2.jpg) |
Бесцепной карданный привод подачи:
Точный, прочный, долговечный и не требует ухода.
|
Пила для отрезания штапика
вступает в работу автоматически вместе с направляющей для отвода штапика. Незаменимое удобство при изготовлении оконных переплетов.
|
![Пила для отрезания штапика](images/class/exclus/weinig/profi26-3.jpg) |
![С фасками никаких хлопот](images/class/exclus/weinig/profi26-4.jpg) |
С фасками никаких хлопот.
Обстругивание заготовок со всех четырех сторон и снятие фасок выполняются за один проход. Зачем терять время? При изменении размеров заготовок замена инструмента не требуется.
|
Weinig'овская система DigiSet
Рекомендуется для левого и верхнего шпинделей: инструмент настраивается непосредственно через систему двойной цифровой индикации. Данные о ширине и толщине заготовок постоянно перед глазами. Чрезвычайная экономия времени!
|
![Weinig'овская система DigiSet](images/class/exclus/weinig/profi26-5.jpg) |
![Фугование](images/class/exclus/weinig/profi26-6.jpg) |
Фугование
Выполняется шпинделем с пазовой фрезой, в плите стола предусмотрены соответствующие прорези. Это означает: точное фугование по кромке и пласти, малошумная обработка.
|
Центральный узел смазки.
Смазка всех узлов обеспечивается в одном месте. Вы не только экономите время, но и всегда спокойны, что не пропустили ни одного смазочного отверстия, в том числе для осевого хода шпинделей.
|
![Центральный узел смазки](images/class/exclus/weinig/profi26-7.jpg) |
![Программное управление](images/class/exclus/weinig/profi26-8.jpg) |
Программное управление.
Система управления ATS позволяет запрограммировать до 98 размеров обработки и затем вызывать нужные параметры, лишь нажимая на кнопку. При этом левый и верхний шпиндели автоматически выводятся в правильную рабочую позицию с точностью до долей миллиметра, поскольку в программе учтен требуемый радиус инструмента. С первой же детали обработка выполняется с необходимой точностью.
|
Передвигаемый шпиндель
Левый шпиндель может передвигаться и наделен немалыми способностями. Заготовки с различной шириной замеряются электронным прибором, и значения индицируются на табло. Толщина сострагиваемого слоя программируется. Шпиндель автоматически перенастраивается на ширину очередной заготовки или же занимает положение для обработки на фиксированный размер.
|
![Передвигаемый шпиндель](images/class/exclus/weinig/profi26-9.jpg) |
|
|
|
|
7094917* |

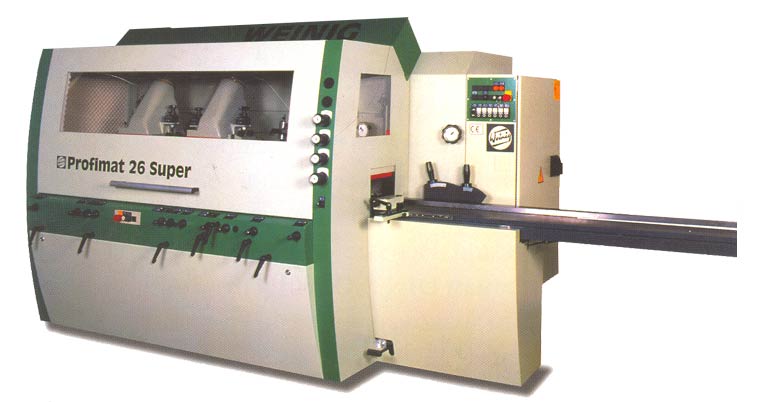

Строгально-калевочный
станок-автомат Вайниг
Профимат 26 Супер. Зеленый
класс. |
|
7094917* |
Расположение
шпинделей № 003
нижний-правый-левый-верхний-нижний |
|
7094232* |
Технические
данные
Рабочая ширина (при радиусе
резания 125 мм)
Рабочая высота (при радиусе
резания 125 мм) |
20-230 мм
8-120 мм |
2153723* |
Первый
нижний горизонтальный
шпиндель |
|
4103632 |
Двигатель
с механическим тормозом |
4 Квт (5,5 ЛС) |
2161114* |
Диаметр |
40 мм |
3090053* |
Число
оборотов |
6000 об/мин. |
3152035* |
Окружность
резания |
125-145 мм |
3154514* |
Величина
аксиального перемещения |
5 мм |
8143817* |
Приспособление
для выборки четверти, вкл.
инструмент |
|
4095830* |
Упрочненный
вкладыш плиты стола перед 1-м
нижним шпинделем |
|
3093330* |
Первый
правый вертикальный
шпиндель |
|
4105354 |
Двигатель
с механическим тормозом.
Общий двигатель привода и
левого вертикального
шпинделя. |
7,5 Квт (10 ЛС) |
2161114* |
Диаметр |
40 мм |
3090053* |
Число
оборотов |
6000 об/мин |
1082051* |
Окружность
резания 15 мм ниже уровня
стола
Окружность резания 40 мм ниже
уровня стола |
100-200 мм
100-180 мм |
6084646* |
Максимальный
диаметр инструмента за
уровнем упора |
180 мм |
2153014* |
Максимальная
глубина калевки |
35 мм |
4081541* |
Величина
аксиального перемещения |
40 мм |
8121649 |
Вкладной
сегмент с направляющим
лезвием |
125 мм |
3094359* |
Первый
левый вертикальный шпиндель |
|
4080236* |
Двигатель,
совместно с 1-м правым
вертикальным шпинделем |
|
2161114* |
Диаметр |
40 мм |
3090053* |
Число
оборотов |
6000 об/мин |
1082051* |
Окружность
резания 15 мм ниже уровня
стола
Окружность резания 40 мм ниже
уровня стола |
100-200 мм
100-180 мм |
2153014* |
Максимальная
глубина калевки |
35 мм |
4081541* |
Аксиальная
регулировка |
40 мм |
8121649 |
Вкладной
сегмент с направляющим
лезвием |
125 мм |
3094740* |
Верхний горизонтальный
шпиндель |
|
4101539 |
Двигатель
с механическим тормозом |
5,5 Квт (7,5 ЛС) |
2161114* |
Диаметр |
40 мм |
3090053* |
Число
оборотов |
6000 об/мин. |
3100213* |
Окружность
резания |
112-200 мм |
2153014* |
Максимальная
глубина калевки |
35 мм |
4081541* |
Величина
аксиального перемещения |
40 мм |
130318 |
Секционный
прижимной башмак перед
верхним шпинделем,
регулируемый в соответствии
с диаметром окружности
резания инструмента и
приподнимаемый,
подпружиненный |
|
38351 |
Дополнительный
прижим и дополнительная
направляющая после верхнего
шпинделя для одновременного
строгания и пиления |
|
7114047 |
Плита
стола для деревянного
вкладыша на верхнем
шпинделе |
|
3095419* |
Второй
нижний горизонтальный
шпиндель |
|
4101539 |
Двигатель
с механическим тормозом |
4 Квт (5,5 ЛС) |
2161114* |
Диаметр |
40 мм |
3090053* |
Число
оборотов |
6000 об/мин. |
3100213* |
Диаметр
окружности, описываемой
вершиной инструмента |
112-200 мм |
3073844* |
Максимальная
глубина калевки |
15 мм |
4081541* |
Величина
аксиального перемещения |
35 мм |
8104738* |
Шпиндели
– общее |
|
4083130* |
Все
калевочные шпиндели
динамически уравновешены
для высокой точности
вращения. |
|
3101142* |
Система
подачи |
|
8131400 |
Двигатель
с механическим тормозом |
3 Квт (4 ЛС) |
8075341* |
Механическая
подача бесступенчатая,
регулируемая |
5-24 м/мин. |
9152921 |
Механическая
подача бесступенчатая,
регулируемая
Только для механической
подачи! |
Электрическая
регулировка скорости подачи |
1155635 |
Подающие
вальцы перед 1-м нижним
шпинделем устанавливаются
по «высоте-глубине»
пневматически |
|
7131336* |
Игольчатые
вальцы (патент фирмы «Weinig») c
ограничителем глубины,
самоочищающиеся |
|
3101619 |
Перемещение
подающих вальцов напротив
левого шпинделя аксиальное,
35 мм |
|
8075705 |
Удлинение
оси балансира напротив
левого шпинделя до 150 мм
Необходимо применение
предыдущей позиции! |
|
8075456 |
Уменьшенное
расстояние между вальцами
напротив правых шпинделей |
|
3101732* |
Электрика
станка |
|
11703* |
Рабочее
напряжение 400 В
(Диапазон напряжений 380- 420 В),
50 Гц |
|
1155801* |
Электрическое
исполнение по DIN VDE 0113,
электрическое оснащение
промышленными станками EN60204,
IEC-204-1.
Другие предписания по
электрике не предусмотрены. |
|
81347 |
Электрика
калевочного станка для
механизации, вкл. 1 подающий
валец с приводом свободного
хода, вместо стандартного
подающего вальца. |
|
3102002* |
Стойки
станка, столы и упоры. |
|
1155930* |
Фуговальный
стол, длина 2 м (вкл.
направляющую линейку
фуговального станка) |
|
104306 |
Направляющая
линейка фуговального станка
с роликами скольжения |
|
38348 |
Толщина
сострагиваемоой стружки
после второго нижнего
шпинделя 1.0 мм |
|
38352 |
Упор
за верхним горизонтальным
шпинделем для установки
регулировочной прокладки
толщиной до 1.0 мм |
|
31715 |
Ручной
ваксилитный насос для
обессмоливания стола, вкл. 5
л. ваксилита |
|
42470* |
Приводной
ролик резиновый в выходном
столе, а также перед
универсальным шпинделем (если
имеется в наличии),
подпружиненный |
|
3102137* |
Прижимные
элементы и направляющие |
|
35811* |
Прижимной
ролик перед левым шпинделем,
перемещаемый и
подпружиненный |
|
34250 |
Направляющая
линейка слева в зоне за
верхним шпинделем ,
настраиваемая на снятие
стружки толщиной 1.0 мм
обрезной пилой |
|
3102458* |
Обслуживание
станка |
|
6085740* |
Обе
оси всех шпинделей – за
исключением 1-го нижнего
шпинделя – оснащены
механическим цифровым
датчиком |
|
8154721 |
Прижимной
башмак перед верхним
шпинделем и отводящая
планка после верхнего
шпинделя оснащены
механическим цифровым
датчиком |
|
1160748 |
«DigiSet»
(цифровой двойной указатель)
для левого и верхнего
шпинделя (установить радиус
инструмента - считать размер
древесины) |
|
71445 |
Центральное
положение мест смазки на
лицевой стороне станка |
|
3102605* |
Безопасность
и защита от шума |
|
72152* |
Легко
поднимаемый защитный кожух
с окном закрывает всю
рабочую зону (подача и
шпиндели) и защищает от
механических повреждений.
При поднятии защитного
кожуха шпиндели и подача
автоматически отключаются.
При CE - исполнении открытие
защитного кожуха в
автоматическом режиме
невозможно
При CE - исполнении
необходимы двигатели
оснащенные тормозами и
электромагнитным замком
кожуха! |
|
4081931 |
Станок
соответствует стандартам СЕ и
EG-подтвержден. |
|
6090639 |
Предохранительное
устройство против выброса
деталей при распиловочных
работах, на подающем или
фуговальном столе, когда
применяется загрузочный
магазин, монтируется на
входном или на столе
фуговального станка. При
ручной загрузке (без
загрузочного магазина)
этого предохранительного
устройства не достаточно.
2 строгальные головки 125х130х40
мм №530 125 44
2 строгальные головки 125х240х40
мм №530 125 56 |
|
