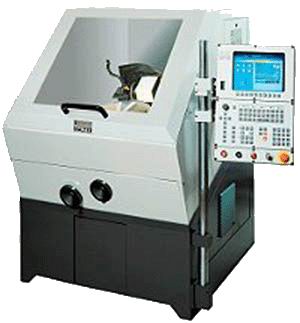

Walter NC 3 (полуавтомат) для заточки передних и задних граней

Walter NC 3 для заточки передних и задних граней зубьев круглых пил с внешним диаметром 80-1000 мм

Заточной станок с 3 осями для заточки передней и задней граней зуба на твердосплавных круглых пилах

Размеры пильного полотна:
Внешний диаметр: 80-1000 мм
Посадочный диаметр: от 10 мм
Толщина пильного полотна: до 8 мм
Шаг зубьев: 6-125 мм
Передний угол: -25 до +30 градусов
Задний угол: 1 до 25 градусов

Конструкция станка:
Привод заточного шпинделя: 1,1 кВт
Число оборотов заточного  шпинделя: 3 500 об/min
Диаметр заточного круга (зависит от типа пилы): до 160 мм (заточка передней грани)
до 150 мм (для периферийной заточки)

Управление:
Цифровое управление с интегрированным ПК 486
Цветной монитор, дисковод для гибких дисков 3 1/2
Панель управления с пленочной клавиатурой, встроенная в регулируемый по высоте пульт управления
Привод шагового электродвигателя
PLC: Сименс 95 U

Гидравлический зажим пильного полотна
Гидравлическое делительное устройство
Охлаждающее устройство с ленточным фильтром, объем 70 л
Мощность насоса: 60 1/мин при 0,5 бар

Рекомендуемая макс. вязкость охлаждающей жидкости при 40 градусах: 8 мм2/сек
Рекомендуемая макс. вязкость СОЖ при 40° : 8 мм2/сек.
При более высокой вязкости получается потеря
жидкости по отношению к пропускной способности
фильтра, а также к мощности насоса.
Степень и мощность очистки зависит от образующегося
осадка в результате фильтрации.
Рабочие зоны:
Х-ось 60 мм
Z-ось 60 мм
Y-ось 120 мм

Программное обеспечение:
а) WALTER-WINDOW-MODE (WWD)
Полиэкранный режим работы монитора, сворачивающиеся меню, ввод данных по параметрам, графика и цвет для более простого обслуживания.

- Пакет программного обеспечения для заточки заднего угла
на: переменном зубе
плоском зубе
плоском / трапецеидальном зубе
треугольном зубе с различной высотой зуба)
трапецеидальном зубе
остроконечном зубе

- Заточная программа для заточки передней грани зуба

- Свободное программирование особых форм зуба при любой последовательности зубьев (до 28 в группе)

- Программа по ремонту:
* Пропуск сломанных зубьев
* Новые впаянные зубья затачивать по одинаковому диаметру

б) TEACH-IN-MODE
Установление длины заточки затачиваемого зуба

Пакет обучения
Инструктаж по станку и обучение программному обеспечению
Длительность обучения 2 дня.
Место обучения: у клиентов.
Оплата проезда, проживания и питания подсчитывается отдельно.

Электрика и общая потребляемая мощность:
Рабочее напряжение 400 В/50Гц
Управляющее напряжение 24 В
Напряжение лампы 230 В/50 Гц
Общая потребляемая мощность при 400 В/50Гц ? 7 ква
Макс. допустимые колебания напряжения ±10 %
Макс. допустимые колебания частоты ± 1%

При колебаниях напряжения свыше ± 5% рекомендуется стабилизатор напряжения (опция).
Мин. допустимая температура окружающей среды +12 градусов
Макс. допустимая температура окружающей среды +35 градусов
Макс. допустимая влажность воздуха 90 %

Объем поставки:
- Станок, описанный выше
-Встроенный кожух защиты при заточке с охлаждающей жидкостью
- Проставочные кольца с посадочным диаметром: 16/20/30/40 мм
- Опорные кольца с диаметром: 35/50 мм
- Шаблоны для полотен пил Д= 80 - 1000 мм
- Ванна для охлаждающей жидкости (для Д 800 - 1000 мм)
- 1 планшайба шлифовального круга Д32, Д60, длина 10, длина1=60
- Галогенный фонарь освещения

Размеры:
Длина 1390 мм, ширина 1180 мм, высота 1670 мм, вес ?930 кг

Важная информация по охлаждающей жидкости

Мы рекомендуем использовать охлаждающее масло в качестве смазочно-охлаждающего материала. Преимущества:
- улучшается качество заточки, одновременно увеличивается срок службы дисков CBN и DIA,
- долгий срок службы охлаждающего вещества, незначительный уход за ним и значительное сокращение расходов на удаление отходов,
- сокращение расходов на техобслуживание и очистку, т. к. агрессивные охлаждающие вещества не приводят к повреждению станка.

В качестве охлаждающего масла мы рекомендуем использовать масло на основе полиальфаолифинена (РАО). Для РАО смазочно-охлаждающего материала характерно:
минимальное испарение, высокая точка воспламенения при низкой вязкости, большой показатель вязкости.

При использовании смазочно-охлаждающих материалов, смешиваемых с водой, мы не предоставляем никакой гарантии на смотровые и защитные стекла станка. Такие материалы имеют, как правило, высокий рН -показатель, который приводит к разрушению стекол.

Безопасность в эксплуатации:

У предлагаемого станка в качестве охлаждающей
жидкости может использоваться масло и эмульсия.
При использовании в качестве охлаждающей жидкости
масла, при данном процессе обработки, может
образовываться воспламеняемая смесь масла с воздухом. Технический дефект или ошибка в обслуживании может привести к воспламенению.
Для предотвращения таких возгораний предусмотрены такие средства безопасности как сепаратор масляного тумана и автоматическая установка для тушения огня. Отдельные компоненты необходимо подбирать под конкретный заточной станок. Обращаем Ваше внимание на предложение по комплектующим к станку.
