Станок предназначен для многооперационной обработки деталей из дерева путём: распиловки с помощью дисковой пилы, строгания по плоскости и под углом, фрезерования и фасонной обработки плоскости, рейсмусования, сверления заготовок.

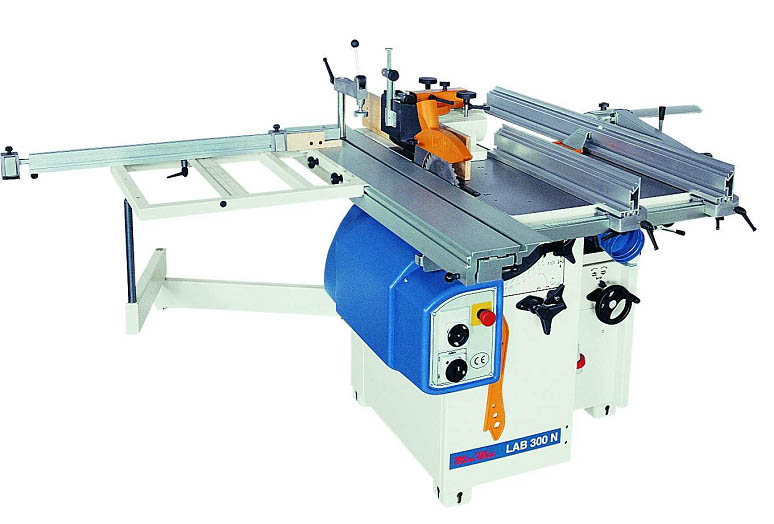

КОМБИНИРОВАННЫЙ
СТАНОК LAB 300N MINIMAX
Строгание
Ширина
строгания, мм
300
Общая
длина фуговальных столов, мм
1260
Длина
переднего стола, мм
720
Частота
вращения ножевого вала, об/мин
5100
Число
ножей ножевого вала, шт
3
Рейсмусование
Размеры
стола, мм
450 х
300
Толщина
рейсмусования, мм
3 -
205
Максимальная
толщина снимаемого слоя, мм
4
Скорость
подачи, м/мин
7
Пиление
Максимальный
диаметр пильного диска, мм
250
Высота
распила, мм
80
Угол
наклона пильного диска, град
45
Частота
вращения пильного диска, об/мин
4000
Размеры
каретки, мм
240 х
1300
Ход
каретки, мм
1300
Ширина
распила по параллельному упору, мм
800
Фрезерование
Высота
шпинделя над столом, мм
115
Частота
вращения шпинделя, об/мин
3500 /
6600
Максимальный
диаметр фрезы, мм
140
Число
колец фрезерного стола, шт
3
Мощность
двигателей, кВт
3 х
2,3
Габарит,
мм
1500
х 2200 х 1083
Масса,
кг
390
ДОПОЛНИТЕЛЬНОЕ
ОСНАЩЕНИЕ LAB
300N
97.04.39
3
однофазных двигателя, 1,8 кВт каждый
11.01.62
Ход
каретки 1600 мм
11.03.09
Долбёжное
устройство с эксгаустерным патрубком,
диаметр инструмента 16 мм
21.01.47
Самоцентрирующий
патрон WESCOTT, диаметр инструмента 16 мм
25.01.47
Подрезной
узел с пильным диском Æ
80 мм, привод от основного двигателя
