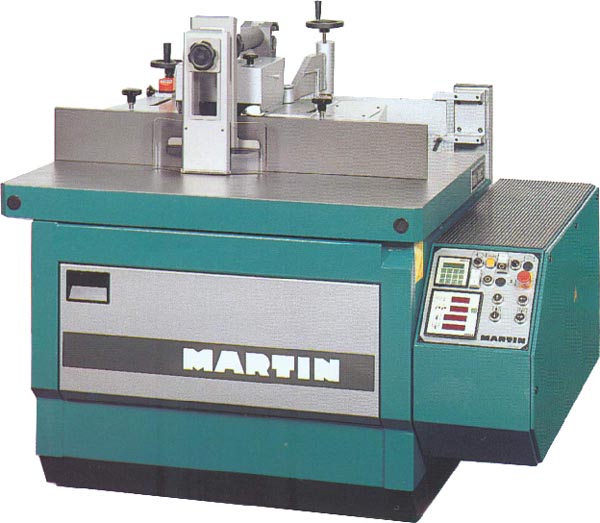

ФРЕЗЕРНЫЙ СТАНОК С НАКЛОНЯЕМЫМ ШПИНДЕЛЕМ Т26 MARTIN (БАЗОВАЯ КОМПЛЕКТАЦИЯ)
|
|
Наименование
|
T 26
|
|
Мощность двигателя,
кВт (опция)
|
5/6 (7,5/9,5)
|
|
Ход шпинделя (электромеханическая
регулировка перемещения), мм
|
150
|
|
Угол наклона шпинделя,
град
|
- 45,5 / + 45,5
|
|
Частота вращения шпинделя,
об/мин (опция)
|
3000; 4500; 6000; 9000
(1000 – 12000 бесступенчатая
регулировка)
|
|
Максимальный диаметр фрез , мм
|
350
|
|
Посадочный диаметр
фрез (быстросменный шпиндель), мм
|
30; 35; 40; 50
|
|
Отверстия стола, мм
(опция)
|
305/225/160/105/72
(электромеханическая установка
отверстия стола, диаметр инструмента 70 - 220 мм)
|
|
Размеры фрезерного стола, мм
|
1125 х 850
|
|
Диаметр эксгаустерного
патрубка на фрезерном упоре, мм
|
120
|
|
Диаметр эксгаустерного
патрубка в станине, мм
|
120
|
|
Электропитание
|
380В – 3 фазы – 50 Гц
|
|
Масса, кг
|
1150
|
|
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ T26
|
|
№
|
Наименование
|
Цена в России
|
|
Т 2600
|
Защитное устройство
типа Centrex (вместо защитного устройства CPS типа Gamma V).
|
265 EUR
|
|
Т 2601
|
Поворотный пульт управления с цифровой индикацией абсолютных и относительных
размеров (LED). При подаче заготовки справа от фрезерного упора необходима
опция Т2641.
|
1173 EUR
|
|
Т 2603
|
Бесступенчатая регулировка частоты вращения шпинделя (от 1000 до 12000
об/мин). Мощность двигателя 7,5 кВт.
|
3283 EUR
|
|
Т 2603/1
|
Бесступенчатая регулировка частоты вращения шпинделя (от 1000 до 12000
об/мин). Мощность двигателя 9,5 кВт.
|
5164 EUR
|
|
Т 2604
|
Эталонный прибор для
настройки высоты инструмента.
|
424 EUR
|
|
Т 2605
|
Электромеханическая установка отверстия фрезерного стола, диаметр
инструмента 70 – 220 мм.
|
3006 EUR
|
|
Т 2605/2
|
Управление и автоматическая установка отверстия фрезерного стола,
диаметр инструмента 70 – 220 мм. Для Т26 CNC.
|
3945 EUR
|
|
Т 2607
|
Определение инструмента
с контролем частоты вращения и с банком данных инструментов посредством
ЧПУ. Оснащение только с Т2660.
|
2760 EUR
|
|
Т 2609
|
Разъём RS 322 для
подключения Т26 CNC к компьютеру.
|
1064 EUR
|
|
Т 2620
|
Выдвижная подставка для больших заготовок (фронтальное расширение
фрезерного стола), с кнопкой аварийного останова, длина 1700 мм, выдвигается
на 700 мм.
|
926 EUR
|
|
Т 2621
|
Удлинение фрезерного стола с двух сторон до 2275 мм, выдвижная подставка
для больших заготовок, с кнопкой аварийного останова, длина 3000 мм, выдвигается
на 700 мм.
|
1535 EUR
|
|
Т 2622
|
Удлинение фрезерного
стола справа, выдвижная подставка 2100 мм, выдвигается на 700 мм.
|
1225 EUR
|
|
Т 2625
|
Фрезерный упор справа
или слева. Оснащение возможно при наличии Т2621 или Т2622.
|
476 EUR
|
|
Т 2626А
|
Фрезерный упор с электронным
цифровым счётчиком для общей регулировки.
|
480 EUR
|
|
Т 2627
|
Фрезерный упор с цифровым
позиционным индикатором. Дополнительно рекомендуется опция Т2635.
|
1432 EUR (3956
EUR)
|
|
Т 2628
|
Направляющие рейки
(анодированные) для фрезерного упора, 3 шт. 260 х 3 мм.
|
196 EUR
|
|
Т 2629
|
Интегральный фрезерный
упор (длина линейки на входе 650 мм, на выходе 500 мм).
|
1002 EUR (1340
EUR)
|
|
Т 2635
|
Поворотное приспособление
для фрезерного упора.
|
505 EUR
|
|
Т 2638
|
Дуговой фрезерный
мастер, защитное приспособление на опорном кольце с эксгаустерным патрубком
Ø 120 мм.
|
315 EUR (554
EUR)
|
|
Т 2639
|
Дуговой фрезерный упор для дугового фрезерного мастера. Оснащение
возможно при наличии Т2638.
Для оправки Ø 30, 35, 40 мм…………………………………………………………………………………..
Для оправки Ø 50 мм……………………………………………………………………………………………
|
190 EUR
212 EUR
|
|
Т 2640
|
Поворотный суппорт
для крепления автоподающего устройства с моторной регулировкой высоты
(без пульта управления).
|
3220 EUR
|
|
Т 2641
|
Поворотный суппорт
для крепления автоподающего устройства с моторной регулировкой высоты
(с пультом управления).
|
2852 EUR
|
|
Т 2650
|
Фрезерная оправка
SK40 Ø 30 мм, длина натяжения 140 мм (диаметр фрез до 200 мм).
|
343 EUR
|
|
Т 2652
|
Фрезерная оправка
SK40 Ø 30 мм, длина натяжения 160 мм (диаметр фрез свыше 200 мм).
|
386 EUR
|
|
Т2652.01
|
Фрезерная оправка
SK40 Ø 40 мм, длина натяжения 200 мм.
|
600 EUR
|
|
Т 2655
|
Фрезерная оправка для сменной цанги 3 – 25 мм. Несовместима с опцией
Т2660. Опцию Т2656 следует заказывать согласно диаметру оправки.
|
453 EUR
|
|
Т 2656
|
Цанга для фрезерной
оправки Т2655. Диаметр цанги от 3 до 25 мм.
|
55 EUR
|
|
Т 2660
|
Система быстрой замены
фрезерной оправки без динамометрического ключа. (одна фрезерная оправка
SK40 Ø 30 мм.
|
1915 EUR
|
|
Т 2665
|
Фрезерная оправка
SK40 Ø 30 мм, длина натяжения 140 мм, с устройством идентификации
инструмента для системы быстрой замены фрезерной оправки Т2660.
|
756 EUR
|
|
Т 2665/1
|
Фрезерная оправка
SK40 Ø 30 мм, длина натяжения 140 мм, для системы быстрой замены
фрезерной оправки Т2660.
|
853 EUR
|
|
Т 2666
|
Фрезерная оправка
SK40 Ø 30 мм, длина натяжения 160 мм, для системы быстрой замены
фрезерной оправки Т2660.
|
836 EUR
|
|
Т 2666/1
|
Фрезерная оправка
SK40 Ø 30 мм, длина натяжения 160 мм, с устройством идентификации
инструмента для системы быстрой замены фрезерной оправки Т2660.
|
933 EUR
|
|
Т 2670
|
Тележка для инструмента,
на 10 – 12 инструментов.
|
1967 EUR
|
|
Т 2680
|
Поворотная шипорезная каретка с линейкой LAS (длина линейки 1750 мм,
3 упорных элемента). Ход каретки 1400 мм. Эксцентриковый прижим заготовки.
Щелевой защитный кожух для фрез Ø 350 мм.
|
6549 EUR
|
|
Т 2681
|
Удлинение упора LAS
до 2700 мм.
|
286 EUR
|
|
Т 2682
|
Сложный упор к упорной
линейке LAS.
|
336 EUR
|
|
Т 2683
|
Упор для фрезерования
шипов, проушин, пазов на заготовках заданного размера.
|
331 EUR
|
