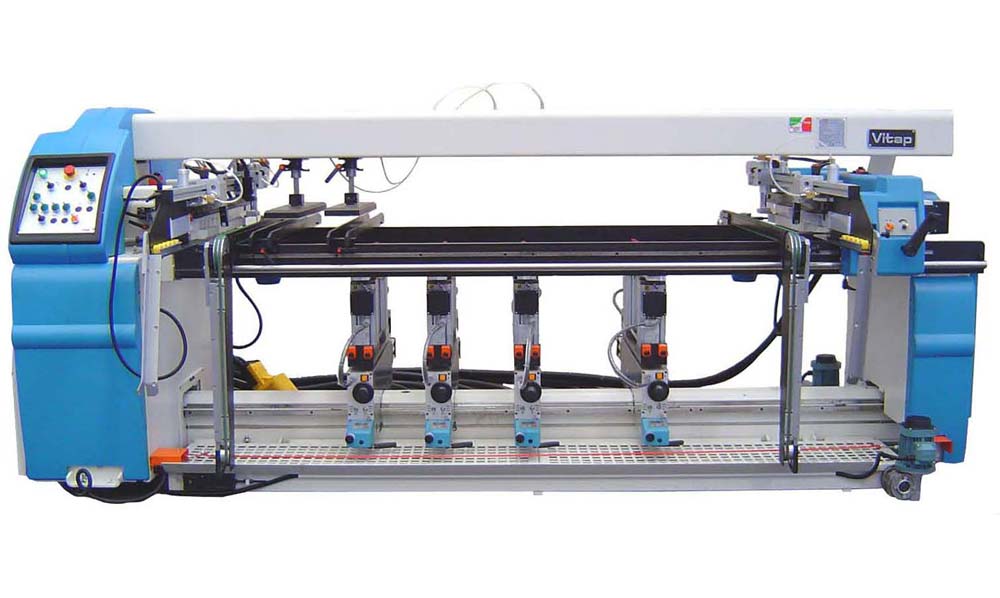

Модель Sigma 2TAS запущена в производство в 2004 году и представляет собой модернизированный вариант снятого с производства Sigma 2TA.
Длина рабочего стола 2000 или 2500 мм
Ленточный конвейер подачи деталей
2 горизонтальные сверлильные группы на 21 шпиндель, регулируемые по высоте и глубине сверления. Подвижная правая группа.
Возможность установки до 6 нижних вертикальных консолей
Каждая вертикальная консоль оснащена 2 электродвигателями по 1.35 кВт и 2 сверлильными группами по 9 или 11 шпинделей. Поворот сверлильных групп на угол 900 производится вручную. Пневмоблокировка положения.
Синхронный/асинхронный цикл сверления в горизонтальной и вертикальной плоскостях (вертикальное, затем
горизонтальное сверление)
Прижим детали сверху двумя пневмоприжимами
Ограничительные упоры для позиционирования детали
Управление рабочими операциями с помощью панели управления
Направляющая вертикальных консолей выполнена в виде призматического монорельса, и вместе со специальной магнитной лентой обеспечивает прецизионную установку консолей.
Вертикальная консоль имеет цифровые индикаторы своего положения и глубины сверления. Гидродинамический тормоз (выделено) применяется при сквозном сверлении ламинированных поверхностей.
На вертикальную консоль могут устанавливаться 2 поворотные сверлильные группы, с 9 или 11 шпинделями каждая. Количество и конфигурация консолей определяются требованиями заказчика.
Технические
характеристики
Количество и мощность двигателей горизонтальных групп, кВт
2 х 1.84
Количество шпинделей горизонтальных групп, шт.
2 х 21
Максимальная толщина заготовки, мм
80
Минимальная длина заготовки, мм
240
Максимальная глубина сверления, мм
70
Расход воздуха на 1 сверлильную группу, л/цикл
7
Частота вращения шпинделей, об/мин
2800
Рабочее давление, атм.
6-8
Электрическое напряжение
380В / 50-60 Гц
Минимальное расстояние между вертикальными
консолями, мм
96
Максимальное расстояние между вертикальными головками
2000 / (2500 опция)
Потребность пневматической системы, мин. атм.
6-8
Габариты станка, мм
3300(3800)x1400x1600
Вес станка (6 вертикальных консолей), кг
1700
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Рабочий стол шириной 2000 мм
2 горизонтальных сверлильных группы с 21 шпинделем каждая, электродвигателем 1.84 кВт и возможностью регулировки по высоте посредством цифрового регулятора. Подвижная правая группа
Алюминиевая линейка 3000 мм с 4 независимыми пневматическими упорами
Алюминиевая линейка 1500 мм на подвижной правой горизонтальной группе с 1 пневматическим упором
Синхронное/асинхронное сверление в горизонтальной и вертикальной плоскостях
Ленточный конвейер подачи деталей
2 безопасных пневмоприжима (поворачиваемые в диапазоне 0-90 0)
Фронтальные и боковые пневматические толкатели
Электронная цепь аварийной остановки станка
2 опорных балки рабочего стола
Комплект инструмента для обслуживания станка
Соответствие нормам безопасности CE
Дополнительное
оснащение
36503250
Удлинение рабочего стола до 2500 мм
03.36002290
Вертикальная консоль в комплектации
2 перемещаемых по направляющей эл/двигателя по 1.35 кВт, приводы для поворотных сверлильных групп поз. 36503329 и 36503330
система поперечного перемещения и поворота сверлильных групп с пневмоблокировкой положения селектором на фронтальной части
консоли
регулятор глубины сверления с цифровым
индикатором
система позиционирования консоли по направляющей с магнитной полосой и электронной индикацией положения
36503329
Сверлильная головка с возможностью
поворота на 90° с 9 шпинделями,
рассчитанными на быстродействующие
зажимные приспособления.
36503330
Сверлильная головка с возможностью
поворота на 90° с 11 шпинделями и
предварительной настройкой на
быстродействующие зажимные
приспособления.
36502660
Входной конвейер 700 мм
36502534
Центральный податчик
36502683
Выходной конвейер 700 мм
36503067
Миниконвейер для малых деталей
36501828
Гидродинамический тормоз
36502871
Двойной упор
46501404
Балка рабочего стола
03.36102670
Дополнительный прижим
36502606
Карманный податчик деталей размером мин. 40х240, макс. 200х2000
36502780
Устройство для сбора пыли и опилок 2500 мм
36503990
Устройство для сбора пыли и опилок 2000 мм
В стандартную поставку входит
сборка оборудования, настройка, обучение эксплуатации и личная гарантия Самарского Центра по Продаже Станков на 1 год. При покупке оборудования на сумму более 10 000
EUR, доставка по европейской части России осуществляется бесплатно.
Направляющая вертикальных консолей выполнена в виде призматического монорельса, и вместе со специальной магнитной лентой обеспечивает прецизионную установку консолей.
